Почему блок панорамирования и наклона необходим в системах Anti-Drone

Введение: Системы Anti-Drone-это больше, чем датчики

Поскольку дроны и БПЛА сокращаются по размеру, стоимости и простоте использования, поэтому решения по борьбе с беспилотниками перешли с периферии на ключевой аспект механизмов безопасности на низкой высоте. Аэропорты, жизненно важные объекты, границы и городские районы все больше полагаются на использование систем, которые позволяют обнаруживать, отслеживать и смягчать последствия дронов-изгоев.

Разговоры в отрасли часто вращаются вокруг радиолокационного диапазона, разрешения камеры и алгоритмов AI . Тем не менее, на самом деле производительность системы часто зависит от менее очевидного-но не менее важного-аспекта любого развертывания; позиционера панорамирования и наклона.

Очевидно, что в любой системе защиты от беспилотников они также не сопровождают оборудование, иногда все это сводится к ним.

Pan-Tilt Positioners и Anti-Drone Архитектуры

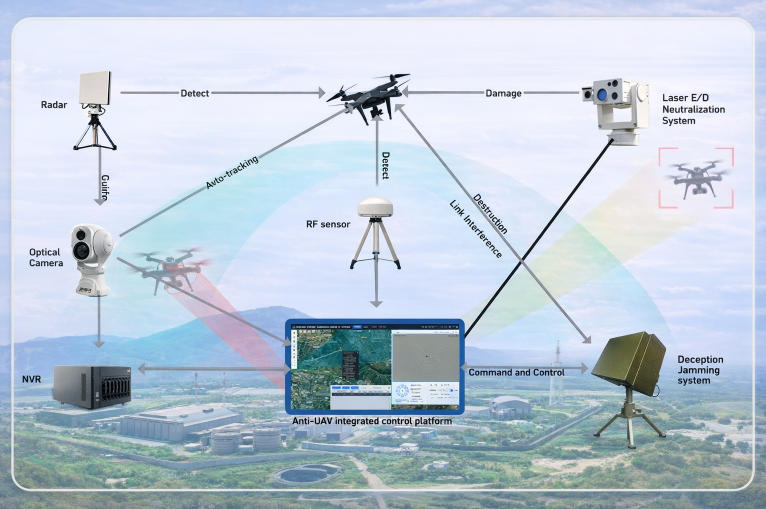

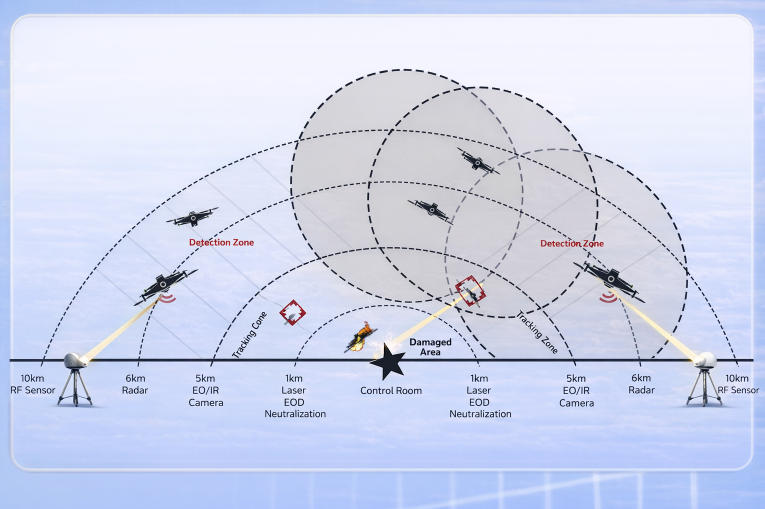

Общая система защиты от дронов  состоит из трех высокоинтегрированных слоев:

Обнаружение

Радиолокатор наблюдения или радиочастотные датчики (пассивные) обнаруживают потенциальные цели и объекты в воздушном пространстве.

Идентификация и отслеживание

Датчик EO/IR обеспечивает «реальное» визуальное подтверждение и постоянный мониторинг.

Смягчение последствий

Цель The приниманнсяая за дирекционными системами RF, jammers или другими effectors.

Таким образом, на всех этих уровнях позиционеры панорамирования и наклона играют одну простую, но важную роль: они приводят датчик и эффектор в физическое выравнивание с целью в реальном пространстве. Ошибка и даже самые лучшие датчики становятся непригодными.

Точное указание: где механическая точность становится критически важной

Производительность радара зависит от  Точность наведения

Радарные антенны  в мае антидронные системы устанавливаются на поворотно-наклонных позиционерах для сканирования секторов или сопровождения цели. Геометрические ошибки наведения отображаются непосредственно в характеристиках радара:

Снижение вероятности обнаружения

Нестабильное отслеживание

Увеличение ложных срабатываний

Для карандашного луча или радара слежения механическая точность-это непрерывность производительности радара.

Отслеживать ЭО/инфракрасн требует стабилизированного контроля линии видимости

Датчики EO/IR требуют последовательного, повторяемого контроля над линией зрения для отслеживания небольших и быстро движущихся БПЛА. Когда расстояния и цели становятся далеко друг от друга, даже на одну десятую градуса может привести к потере цели. Классические проблемы, такие как вибрация, небрежность или плохое повторение, как правило, ошибочно принимаются за ошибки программного обеспечения-когда проблема заключается в механической стабильности.

Почему базовых панорамирования-наклонов недостаточно

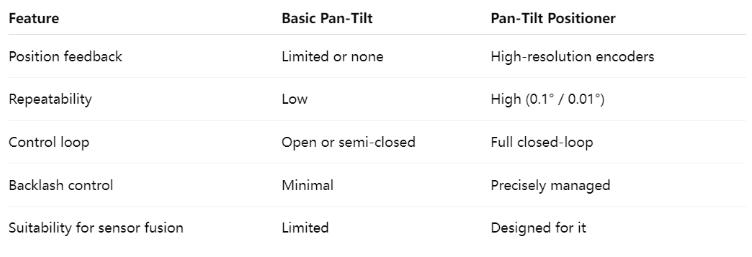

Не все панорамирования подходят для  систем защиты от дронов». «Блок панорамирования и наклона» (PTU)-это не то же самое, что стандартный механизм панорамирования и наклона:

Системы защиты от дронов полагаются на точные угловые данные для слияния датчиков, передачи от радара к ЭО/ИК и автоматического отслеживания. Очевидно, что такие требования могут быть выполнены только с позиционерами, которые имеют высокоточную обратную связь и повторяемость.

Непрерывное отслеживание требует непрерывного вращения

Дроны не приближаются с предсказуемых направлений, и для работы, как правило, требуются системы защиты от дронов:

24/7

При любых погодных условиях

Без ручного вмешательства

Узнайте больше Узкие диапазоны вращения вызывают слепые зоны, восстановление самонаведения и прерывание отслеживания. Последовательное, но плавное слежение облегчается в результате непрерывного вращения по азимуту и особенно важно во время высокоскоростного захвата цели.

Чтобы обеспечить непрерывное вращение, позиционер панорамирования и наклона должен надежно передавать:

Мощность

Сигналы управления и данных

Радиочастотные сигналы

Это достигово через интегрированные кольца выскальзывания и соединения РФ роторные-критические компоненты для долгосрочной надежности системы.

Multi-Sensor Полезная нагрузка Спрос Структурная стабильность

Фото Хотя это хороший датчик, в большинстве новых антидроне систем используется более одного вида датчиков. Типичная конфигурация может включать:

Радиолокационные антенны

Камеры eo

Тепловизоры

Радиочастотные антенны

Существует высокий спрос на позиционер панорамирования и наклона за счет установки мультисенсоров на одной платформе, которые требуют большой грузоподъемности, хорошей структурной жесткости и точного распределения центра тяжести (CoG). Механическое отклонение или двигание ухудшает точность наведения и, следовательно, общую эффективность системы.

Долгосрочная надежность в развертывании в реальном мире

Системы защиты от дронов-это не одноразовые миссии, а постоянные установки, предназначенные для работы в течение многих лет. Точность позиционирования PT имеет первостепенное значение, особенно когда:

Ветровые нагрузки

Температурные вариации

Непрерывное движение

Воздействие окружающей среды

В результате «механическая конструкция, качество подшипников, разрешение энкодера и стабильность контура управления так же важны, как и детали датчика».

Ключевые требования к позиционеру наклона панорамирования в антидронной системе  

При выборе поворотно-наклонного позиционера для защиты от дронов интеграторы должны относиться к нему как к любому другому компоненту системы и оценивать его на основе:

Точность указания и повторяемость

Минимальный люфт и вибрация

Возможность непрерывного вращения

Полезная нагрузка для мультисенсорных конфигураций систем

Последовательная передача мощности,  данных и радиочастотных сигналов

Наружная защита (в целом IP65/IP66 или высокая)

Рассматривать позиционер панорамирования как основное монтажное устройство-большая и дорогостоящая ошибка.

Заключение: Прецизионная механика Включает Эффективные Системы Анти-Дронов

Системы защиты от дронов часто определяются их датчиками и программным обеспечением, но их реальная производительность зависит от того, насколько точно эти датчики физически развернуты и контролируются.

Позиционеры панорамирования и наклона обеспечивают механическую точность, стабильность и непрерывность, которые делают возможным обнаружение, отслеживание и смягчение последствий.

В системах защиты от дронов точная механика не является вспомогательной деталью.
Они являются основой, на которой работает вся система.
