Как выбрать блок панорамирования-наклона с двумя радиочастотными каналами для антенных систем

Практическое руководство от системных требований к инженерной реализации

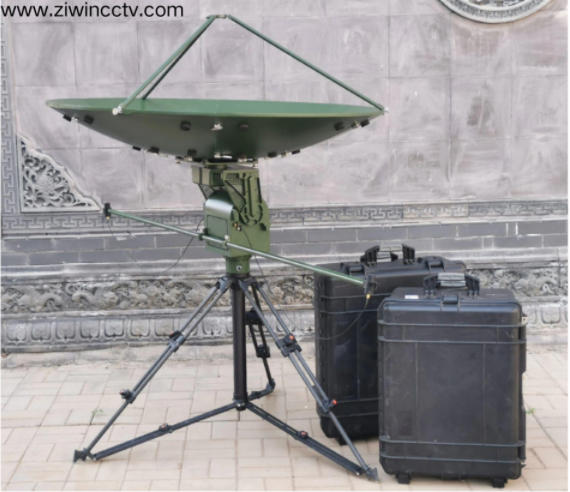

Для систем радиолокации, связи и борьбы с БПЛА антенны часто прикрепляются к блокам PAN-tilt-единиц (PTU), чтобы обеспечить полное покрытие азимута и точное наведение. Важной, но часто игнорируемой проблемой в этих приложениях является маршрутизация радиочастотных сигналов между стационарной стороной и вращающейся платформой. Требование двойной радиочастотной передачи в сочетании с проблемами, доступными при выборе подходящего блока панорамирования и наклона для их размещения, оказывает большое влияние на стабильность системы и целостность сигнала, а также на долгосрочную надежность.

Этот документ представляет собой систематическую и инженерно-ориентированную инструкцию по выбору подходящего блока панорамирования и наклона с двойным радиочастотным проходом в антенной системе, подробно описывая аспекты работы радиочастот, механическую конструкцию и практические вопросы интеграции.

Первый вопрос: действительно ли вашей антенной системе нужны двойные радиочастотные каналы?

При сопоставлении любых спецификаций панорамирования и наклона важно понимать неявную для них архитектуру системы. Во многих случаях  пара радиочастотных каналов-это не вариант, а скорее необходимость. Эти сценарии включают:

А. Отдельные пути передачи (TX) и приема (RX) сигналов

Б. Главная антенна плюс резервная антенна для дублирования

C. Многодиапазонная работа (например, низкочастотное микроволновое зондирование связи)

D. Одновременный мониторинг и активная передача или помехи

Е. Онлайн-тестирование, калибровка или техническое обслуживание без прерывания работы

В этом контексте механика панорамирования и наклона, которая по своей сути допускает двойной радиочастотный канал, является наиболее надежным инженерным ответом.

Производительность RF на первом месте-не только возможность вращения

Часто допускаемая ошибка при выборе наклона панорамирования заключается в том, что слишком большой вес приходится на угол и скорость вращения, а не на характеристики RF. Чтобы охарактеризовать устройства с двумя РЧ панорамированием и наклоном, необходимо указать следующие РЧ параметры:

Типичные рейтинги включают:

DC-3 ГГц

DC-6 ГГц

DC-8GHz

DC-18GHz

Дополнительная частотная возможность требует значительно более требовательных механических допусков, лучших материалов и более сложных конструкций ротора RF  . Хорошим эмпирическим правилом является выбор диапазона, который отвечает потребностям системы, но не сильно перегибает.

Вносимые потери и стабильность во время вращения

Положительно, низкие вносимые потери не только увеличивают расстояние обнаружения, но и улучшают качество связи. Но важнее стабильность этого потерянного  при постоянном вращении. Некоторые из недорогих конструкций могут соответствовать требованиям RF при статических испытаниях, но показания могут сильно отличаться при вращении, что неприемлемо для реальных случаев использования.

Изоляция канала (критическая для двойного РФ)

Реальный двойной RF требует высокой изоляции между каналами и низкой связи мощных каналов передачи в чувствительный путь приема. Именно этот параметр отделяет настоящие двухрадиочастотные конструкции от тех, у которых есть только «два кабеля, разделяющих структуру».

Непрерывное вращение 360 ° должно быть Нативно поддержанным

Если антенная система требует:

A. Неограниченное непрерывное вращение 360 °

B.24/7 долгосрочная эксплуатация

В этом случае было бы разумно сразу же выбросить те решения, которые полагаются на внешние кабельные петли или проводку с ограниченным вращением. Соответствующая двухчастотная поворотно-наклонная головка должна содержать:

А. Вращающиеся соединения RF, монтируемые в PTU

Б. Два свободных радиочастотных канала для любого вращения

C. Физическая изолятион РФ, силы и сигналов управления

В этом важно различать системы инженерного уровня и временные, лабораторные решения.

Механическая точность сразу влияет на представление РФ

Неправильно рассматривать РЧ и механический дизайн как две отдельные дисциплины. Механическая конструкция двойного РЧ типа   блок панорамирования-наклона определяет производительность, ограниченную РЧ.

Важными механическими факторами для видения являются:

А. Коаксиальность и радиальный биение> главного вала

Б. Микро-вибрация во время вращения

C. Длина, масса и CG высота антенн

D. Ветровая нагрузка или высокоскоростное вращение структурная жесткость

Когда эти направленные антенны становятся большими, например, 2 м × 0,3 м или даже 1  м × 1 м, механическое колебание может вызвать неприемлемое количество радиочастотной нестабильности.

Интерфейсы и детали интеграции имеют значение больше, чем ожидалось

Еще одно требование к блоку панорамирования и наклона с двумя RF  заключается в том, чтобы он был легко интегрирован со структурой системы. Ключевые соображения включают:

А. Типы радиочастотных разъемов (N, SMA, TNC и т. Д.)

Б. Расположение разъемов, обеспечивающих чистую маршрутизацию кабеля.

C. Указанные клиентом разъемы или кабели возможны

D. Разумная внутренняя изоляция путей RF, силы и управления

Такая детализация может оказать огромное влияние на простоту и успех реализации проекта-будет ли он работать гладко, знать, чего ожидать, и не потребует ли редизайнов во время интеграции?

Резервирование и надежность для критически важных систем

Например, в приложениях против БПЛА, для наблюдения за аэропортами и безопасности границ или для мониторинга критически важных секторов инфраструктуры ожидается, что блоки панорамирования будут работать в течение длительных периодов времени, которые могут достигать нескольких лет.

Конструкция с двойным радиочастотным панорамированием обеспечивает ряд важных преимуществ:

A. Переключение канала RF,  и первичное и вторичное

B. Онлайн обслуживание и диагностика

C. Более высокое среднее время между сбоями (MTBF)

D. Снижение риска на уровне системы

В таких средах включение двойной радиочастотной подачи-это не дополнение к стоимости, а уменьшение риска.

Вывод: выбор Dual-RF Pan-Tilt-это системное инженерное решение

Выбор устройства панорамирования и наклона с двумя радиочастотными проходами-это не просто вопрос выбора оборудования. Это-Инженерное решение на системном уровнеЭто отражает:

A. Понимание общей архитектуры РЧ

B. Рассмотрение вопроса о долгосрочной эксплуатации и техническом обслуживании

C. Акцент на надежности, а не на изолированных спецификациях

Хорошо спроектированный блок панорамирования и наклона с двумя ВЧ-частотами обеспечивает правильный баланс между ВЧ-характеристиками, механической стабильностью и готовностью к интеграции, гарантируя надежную работу антенной системы в течение всего срока службы.
