Что такое блок панорамирования и наклона? Полное техническое руководство по блокам панорамирования и наклона камеры (2025)

В системах дальнего наблюдения, охраны границ, охраны периметра и EO/IR визуализации блок панорамирования (PTU) является одним из наиболее важных компонентов. В то время как объективы, датчики и тепловизионные камеры часто получают больше внимания, именно устройство панорамирования и наклона камеры определяет, может ли система поддерживать высокоточное отслеживание, выживать в экстремальных погодных условиях и обеспечивать стабильные изображения в течение длительных рабочих циклов.

В этой статье объясняется, что такое блок панорамирования, как он работает, где он используется и как выбрать правильную модель для профессионального видеонаблюдения.

Что такое блок панорамирования и наклона?

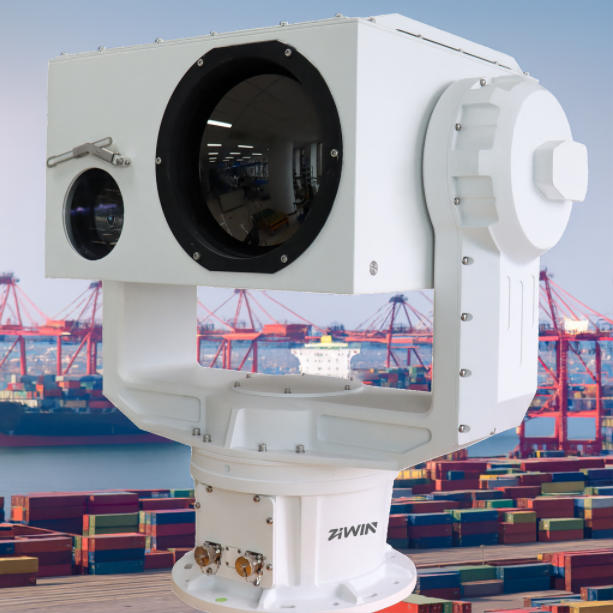

Блок панорамирования и наклона представляет собой двухосный моторизованный механизм, который вращает камеру или мультисенсорную полезную нагрузку горизонтально (панорамирование) и вертикально (наклон). Он обеспечивает покрытие широкой зоны, отслеживание на большом расстоянии, автоматическое сканирование и быстрое изменение местоположения.

Профессиональный ПТУ обеспечивает:

• Плавное, контролируемое вращение

• Высокий крутящий момент для подъема тяжелых грузов

• Точное угловое позиционирование (0,01 °-0,1 °)

• Устойчивость при ветре, вибрации или ударах

• Удаленное или автоматическое управление через Ethernet, RS485, ONVIF или пользовательские протоколы

Что такое блок панорамирования и наклона камеры?

Блок панорамирования и наклона камеры специально разработан для камер видимого света, тепловых датчиков, модулей масштабирования или комбинированных полезных нагрузок с несколькими датчиками EO/IR.

По сравнению с потребительскими PTZ-камерами профессиональный PTU предлагает:

• Грузоподъемность 3-200 кг

• Крутящий момент или серводвигатели вместо небольших шаговых двигателей

• Гораздо более высокая точность позиционирования

• IP66-IP68 охрана окружающей среды

• Полная возможность пользовательской интеграции







КакБлок наклона лоткаРаботы: Внутренние механизмы

Крутящий момент двигателя с прямым приводом

Высококачественные PTU используют бесщеточные двигатели с прямым приводом, обеспечивающие быстрое вращение, нулевой люфт, высокую точность и чрезвычайно длительный срок службы.

Механизмы зубчатой передачи или червячно-зубчатой передачи

Распространено в ПТУ средней грузоподъемности. Они обеспечивают хорошую самоблокируемость, стабильное движение и экономичные характеристики.

Система кодировщика

Кодеры обеспечивают точную обратную связь, обеспечивая точные предустановки, повторяемое сканирование и управление с обратной связью.

Электроника управления

Современные PTU поддерживают RS485, CAN-шину, Ethernet IP и предлагают SDK для интеграции на системном уровне.

Охрана окружающей среды

Профессиональные PTU выдерживают дождь, снег, сильный ветер, жару пустыни и агрессивные прибрежные среды.

Ключевые метрики производительности

• Грузоподъемность-обычно 3-200 кг в зависимости от модели.

• Скорость панорамирования и наклона-важна для отслеживания БПЛА и быстрого сканирования.

• Точность позиционирования-необходима для визуализации с увеличением на большие расстояния.

• Torque Output-позволяет PTU противостоять ветру и инерции.

• Характеристики стабилизации-снижает вибрацию и дрожание изображения.




Применение профессиональных ПТУ

• Пограничное и береговое наблюдение

• Контроль месторождения нефти & газа

• Безопасность периметра аэропорта и морского порта

• Умный город и защита инфраструктуры

• Оборонные и военные системы EO/IR

• Проверка и мониторинг телекоммуникационной башни




Блок панорамирования и позиционер панорамирования и наклона

Хотя часто используется взаимозаменяемо, блок наклона панорамирования обычно относится к полному двухосному механизму, включая двигатели, энкодеры и управляющую электронику, тогда как позиционер наклона панорамирования-это скорее инженерный термин, ориентированный на саму механическую/вращательную платформу.

Как правильно выбрать PTU

Важные критерии выбора включают:

• Полезная нагрузка и центр тяжести

• Требуемая скорость вращения

• Требования к точности (0,01 °/0,02 °/0,1 °)

• Температура окружающей среды и рейтинг IP

• Совместимость протоколов связи

• Рабочий цикл и тип приложения




Почему профессиональные системы используют PTU вместо PTZ-камер

PTU обеспечивает гораздо больший крутящий момент, стабильность, точность и поддержку нескольких датчиков. PTZ-камеры не подходят для работы на больших радиусах действия, больших нагрузок или суровых условий.

Заключение

Устройство панорамирования и наклона является основой современных систем наблюдения дальнего действия и EO/IR. Он обеспечивает стабильное отслеживание, точное позиционирование и надежную работу на открытом воздухе 24/7 даже в экстремальных условиях.
