«Agile Eye» наблюдения за безопасностью: демистификация блока панорамирования и наклона (PTU) -основные концепции и ценность

В системах видеонаблюдения фиксированные камеры действуют как стационарные стражи с изначально ограниченными полями зрения.Блок панорамирования и наклона (PTU)Система позиционирования, часто называемая системой позиционирования или просто блоком панорамирования, дает камерам возможность «двигаться и смотреть», становясь критически важным компонентом для расширения охвата и обеспечения динамического отслеживания. В этой статье рассматриваются основные концепции, принципы работы и незаменимая ценностьБлок панорамирования и наклонаВ современной безопасности.

Что такое блок панорамирования и наклона (PTU)?

Проще говоря, аБлок панорамирования и наклонаЭто прецизионное мехатронное устройство. Его основная функция-переносить камеру (или другие датчики, такие как тепловизоры, лазерные дальномеры) и управлять ею для выполнения точных, плавных движений вГоризонтальное направление (панорамирование, вращение влево/вправо)ИВертикальное направление (наклон, наклон вверх/вниз).

·Панорамирование (горизонтальное вращение):Обычно обеспечивает непрерывное вращение от 0 ° до 360 ° (или определенный угловой диапазон), значительно расширяя горизонтальный охват.

·Наклон (вертикальный наклон):Обычно обеспечивает диапазон от-90 ° (или ниже) до 90 ° (или выше), охватывающий широкое вертикальное пространство от земли до неба.

·Единица:Подчеркивает, что это автономный, полностью функциональный модуль, объединяющий двигатели, механизмы редуктора, схемы управления и механические структуры-по сути, полныйПозиционер наклона панорамирования.

Ключевые компоненты и принцип работы блока панорамирования и наклона

ТипичныйБлок наклона панорамированияВключает в себя следующие ключевые части:

1. Механическая структура:

OБаза:Обеспечивает стабильную монтажную основу, часто оснащенную стандартными монтажными интерфейсами (например, отверстиями для кронштейнов).

OГоризонтальная ось вращения:Содержит двигатель и высокоточный червячный редуктор или редуктор планетарной коробки передач, обеспечивающие плавное, бесшумное горизонтальное движение с высоким крутящим моментом.

OОсь вертикального наклона:Аналогично содержит двигатель и прецизионный редукционный механизм, отвечающий за движение камеры вверх/вниз при наклоне. Конструкция должна учитывать балансировку нагрузки и сопротивление ветра.

OКорпус (необязательно):Защищает внутренние механизмы от пыли, дождя, суровой погоды или вандализма.

2. Система привода:

OШаговый двигатель или серводвигатель постоянного тока:Обеспечивает источник питания. Шаговые двигатели рентабельны и проще в управлении; Серводвигатели постоянного тока предлагают более высокую точность, более быстрый отклик, более плавную работу и идеально подходят для высокоскоростного и точного отслеживания-ключевая особенность для усовершенствованного позиционера наклона панорамирования.

OМеханизм уменьшения точности:Преобразует высокоскоростной выходной сигнал двигателя с низким крутящим моментом в низкоскоростной двигатель с высоким крутящим моментом, требуемый блоком панорамирования и наклона, обеспечивая плавное и точное движение.

3. Система управления:

OСовет внутреннего контроля:Получает команды от внешних контроллеров (DVR/NVR/клавиатура/программная платформа) через такие протоколы, как RS-485, Pelco-D/P или ONVIF.

OОбратная связь по положению (например, кодировщик):Контролирует фактическое положение устройства панорамирования и наклона в режиме реального времени, позволяя осуществлять управление с обратной связью, гарантируя точность позиционирования и повторяемость-необходимые для надежногоПозиционер наклона панорамирования.

OПереключатели предела:Не допускайте вращения устройства за пределами механических пределов, защищая устройство и кабели.

4. Интерфейсы и кабели:

OПотребляемая мощность:Обычно 24 В переменного тока или 12 В/24 В постоянного тока.

OВходной сигнал управления:Например, RS-485 интерфейс.

OВывод видео/данных (через контактное кольцо):Для блоков лотка и наклона предлагая непрерывное вращение 360 °, кольцо выскальзывания компонент ядра. Он обеспечивает непрерывную, стабильную и беспутную передачу мощности, видеосигналов, управляющих сигналов и данных во время неограниченного вращения.

Основная ценность и применение блока панорамирования и наклона

Основная ценность ПТУ заключается вРезкое расширение охвата одной точки наблюдения, Включение:

·Бесперебойный мониторинг на 360 °:Покрытие обширных площадей, сокращение количества необходимых фиксированных камер и снижение общих затрат.

·Динамическое отслеживание цели:Работа с интеллектуальной аналитикой (например, распознавание лиц, отслеживание транспортных средств) для автоматического или ручного отслеживания движущихся объектов.

·Патруль ключевого района:Предварительно установите несколько критических точек (заданных позиций) для автоматических туров или быстрого отзыва.

·Детальное замечание:Используйте зум-объективы (PTZ-камеры), чтобы внимательно наблюдать за удаленными деталями.

·Комплексная пригодность окружающей среды:Идеально подходит для мест, требующих широкомасштабного, гибкого мониторинга: площади, станции, порты, границы, большие склады, цеха заводов, транспортные узлы.

Почему стоит выбрать высококачественный блок панорамирования и наклона?

Блок наклона панорамированияЧасто это наиболее часто движущийся и механически напряженный компонент в системе. Его производительность напрямую влияет на стабильность, надежность и срок службы всей установки видеонаблюдения.

·Точность & повторимость:Высокоточные шестерни и двигатели гарантируют, что заданные положения точны и последовательно достигаются-отличительная черта истинногоПозиционер наклона панорамирования.

·Плавная работа:Плавное движение имеет решающее значение для текучести видео и эффективного отслеживания.

·Грузоподъемность и жесткость:Должен стабильно выдерживать вес камеры и корпуса, выдерживать ветровые нагрузки и избегать вибрации/тряски.

·Стойкость & защита:Требуются высококачественные материалы и конструкция, отличающиеся отличной гидроизоляцией, пыленепроницаемостью, коррозионной стойкостью (обычно IP66/IP67) и температурной устойчивостью.

·Надежность кольца выскальзывания:Для непрерывного вращенияБлоки панорамирования и наклона, Качество контактного кольца имеет первостепенное значение для долгосрочной стабильности. Низкие кольца выскальзывания причиняют потерю сигнала, видео-шум, и потенциальный отказ прибора.

·Тихий дизайн:Низкий уровень шума жизненно важен для работы в помещении или в тихой обстановке.

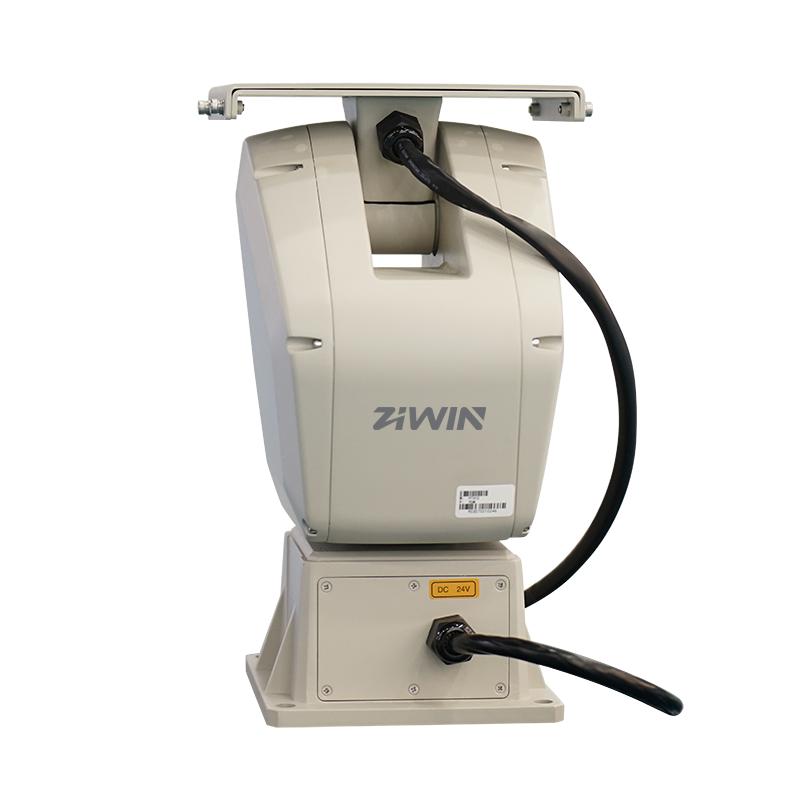

ZIWIN ТЕХНОЛОГИЯГлубоко понимает основную ценность ПТУ. Серия ziwinБлоки панорамирования и наклонаИспользоватьВысокоточные двигатели,Импортированные кольца выскальзывания высоко-надежности, И прочные, прочные корпуса. Строго подвергаютсяИспытания на старение и испытания на адаптируемость к окружающей среде, ZIWIN PTU обеспечивают долгосрочную и стабильную работу в различных суровых условиях, обеспечиваяНадежный, точный и тихийПоддержка движения для критических точек мониторинга.

Заключение

Блок панорамирования и наклонаЯвляется незаменимым «гибким соединением» в современных интеллектуальных системах видеонаблюдения. Понимание ее фундаментальных концепций, принципов работы и основных ценностей имеет важное значение для создания эффективных, надежных и всеобъемлющих сетей мониторинга. Выбор высокопроизводительного, надежногоБлок наклона панорамирования, Например, от ZIWIN,-это разумная инвестиция для обеспечения долгосрочной стабильности системы и максимальной операционной эффективности.
