Руководство по выбору позиционера одиночной оси

Введение

Позиционер с одной осью обеспечивает высокоточное вращение на одной оси-панорамирования или наклона. Сравненный с традиционным блоком наклона лотка, он предлагает более простую механическую структуру, более высокую стабильность, более легкую привязывать, и более низкую цену системной интеграции. Линия продуктов ZIWIN охватывает полный диапазон нагрузок промышленного класса от 3 до 300 кг, что позволяет использовать как легкие, так и тяжелые условия эксплуатации.

Почему выбирают позиционер с одной осью?

Одноосевой механизм идеален, когда ваша система требует вращения только в одном направлении. Преимущества включают:

-Снижение механической сложности

-Повышенная стабильность и долгосрочная надежность

-Более легкая прокладка кабеля (особенно при использовании контактных колец)

-Экономичность для инженерных и OEM-приложений

-Возможность большой нагрузки в диапазоне производительности ZIWIN 3-300 кг

Ключевая терминология

• Блок наклона панорамирования-платформа вращения с двумя осями (Pan Tilt)

• Позиционер поворота панорамирования-только вращение по горизонтали

• Позиционер поворота наклона-только вертикальное вращение наклона оси

• Блок наклона панорамирования 3-300 кг-классификация тяжелых нагрузок со ссылкой на поддерживаемый диапазон ZIWIN

• Позиционер с одной осью-специальная система вращения с одной осью

Технические параметры

Важные факторы спецификации для оценки:

-Грузоподъемность: 3-300 кг (полный диапазон ZIWIN)

-Варианты угла поворота: ± 180 °, непрерывное вращение на 360 °

-Скорость вращения: низкая скорость, средняя скорость или высокая скорость сканирования

-Точность и повторяемость: 0,1 ° или 0,01 °

-Интерфейсы управления: RS485, RS422,RS232, сетевой интерфейс, беспроводной пульт дистанционного управления

-Контактное кольцо: требуется для непрерывного вращения на 360 °

Сравнительная таблица

Сценарии применения

• Радиолокационные и антенные системы вращения

• Лазерное сканирование и платформы LIDAR

• Промышленная автоматизация и инспекционное оборудование

• Робототехника и беспилотные наземные транспортные средства (UGV)

• Геодезические, картографические и научные инструменты

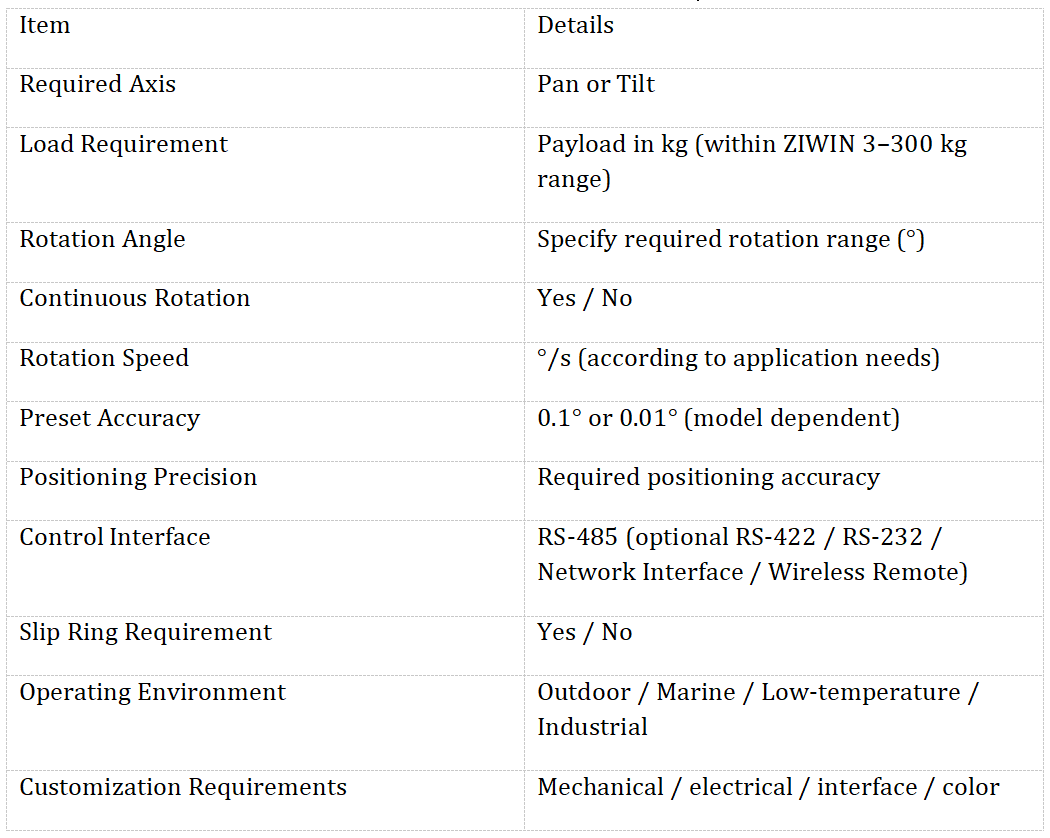

Контрольный список выбора

Заключение

Позиционер с одной осью является наиболее эффективным решением для систем, требующих надежного и точного вращения в одном направлении. По сравнению с двухосными блоками панорамирования и наклона он отличается более простой механикой, более простой интеграцией и повышенной долгосрочной стабильностью. Ассортимент продукции ZIWIN весом 3-300 кг обеспечивает совместимость с легкими оптическими датчиками, а также с тяжелой промышленной или радиолокационной полезной нагрузкой. Для приложений сканирования, отслеживания, автоматизации, робототехники и измерения позиционер с одной осью обеспечивает оптимальный баланс производительности, долговечности и инженерной ценности.
