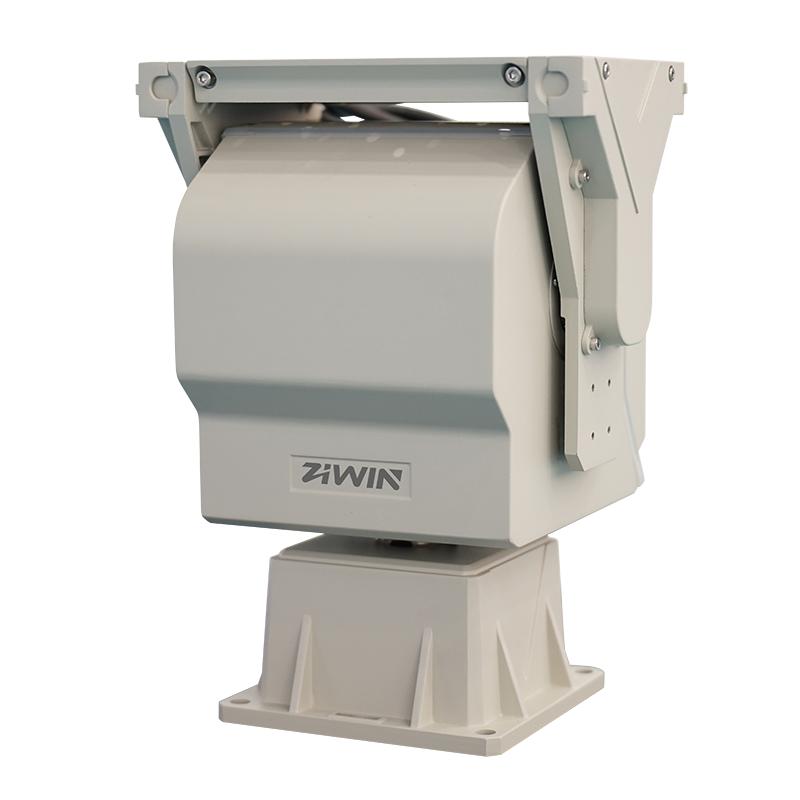

Профессиональное руководство по установке: ключевые шаги по установке, калибровке и отладке позиционера панорамирования и наклона

После того, как вы выбрали высокопроизводительный блок панорамирования и наклона (PTU), правильная установка, тщательная калибровка и тщательная отладка имеют решающее значение для полного раскрытия его потенциала и обеспечения длительного срока службы. Термин Pan Tilt Positioner специально подчеркивает его основную способность «точного позиционирования». В этом руководстве содержатся пошаговые инструкции по профессиональной установке вашего PTU и подробно излагаются основные точки калибровки и отладки, позволяющие вашему «гибкому глазу» видеть более стабильно, точно и дальше.

Пре-подготовка установки

1. Опрос сайта:

OПодтверждение точки монтажа:Соответствует ли местоположение потребностям покрытия наблюдения? Есть ли препятствия для линии зрения? Доступны ли они для будущего обслуживания?

OСтруктурная оценка:Достаточно ли прочная и устойчивая монтажная поверхность (стена, столб, балка)? Может ли он выдерживать совокупный вес и крутящий момент блока панорамирования, камеры и ветровой нагрузки? Решает для возвышенных установок! При необходимости усилить.

OЭкологическая проверка:Планируется ли гидроизоляция, пыленепроницаемость, точки доступа к электросетям и маршрутизация сигнального кабеля?

2. Подготовка инструмента и материала:

O Электрическая дрель, перфоратор (для бетона), соответствующие сверла, спиртовой уровень, гаечные ключи (открытые, регулируемые), отвертки (Phillips, с плоской головкой), устройства для зачистки проводов, обжимной инструмент, мультиметр, водонепроницаемая/изолента, водонепроницаемая мастика/силикон, кабельные стяжки, ремни безопасности (необходимы для высокой работы).

O Совместимый монтажный кронштейн, настенные штепсельные вилки/анкеры (подходят для настенного материала), комплект принадлежностей PTU.

3. Распаковка и проверка продукта:

O Проверьте содержимое по упаковочным листам (корпус PTU, кронштейн, пакет винтов, руководство и т. Д.).

O Проверьте любые повреждения при транспортировке.

O Осторожно поверните горизонтальную и вертикальную оси вручную, чтобы проверить наличие переплета или необычных шумов (ВНИМАНИЕ: ОЧЕНЬ осторожно перед включением, чтобы не повредить внутренние шестерни).

Механическая установка блока наклона панорамирования

1. Установка кронштейна (если применимо):

O Установите кронштейн в соответствии с планом. Используйте спиртовой уровень, чтобы убедиться, что кронштейн установлен ИДЕАЛЬНО УРОВЕНЬ. Это является основой для последующего выравнивания ПТУ! Отметьте отверстия, просверлите, вставьте анкеры и надежно закрепите кронштейн.

2. Установка ПТУ на кронштейн/основание:

O Совместите основание PTU с монтажной пластиной кронштейна или непосредственно с монтажной поверхностью (например, для подвесного крепления).

O Надежно и равномерно затяните винты, поставляемые PTU. Убедитесь, что все винты установлены и затянуты, чтобы предотвратить ослабление от длительной вибрации.

OПРОВЕРКА УРОВНЯ:Снова используйте спиртовой уровень на основании PTU (или обозначенной выравнивающей поверхности), чтобы убедиться, что весь блок панорамирования и наклона идеально ровный. Это имеет решающее значение для плавного вращения и горизонта ровного изображения!

3. Установка камеры и корпуса:

O Надежно закрепите камеру на платформе камеры PTU в соответствии с руководством к камере. Убедитесь, что стопорные винты затянуты.

O При использовании внешнего корпуса поместите его поверх камеры и PTU (некоторые PTU имеют встроенные интерфейсы корпуса). Следуйте инструкциям по герметизации корпуса. Императив: Выполните тщательную гидроизоляцию, особенно в точках входа кабеля, используя водонепроницаемую мастику и железы.

Электрические соединения & проводка

БЕЗОПАСНОСТЬ ПЕРВЫЙ! ОТКАЗЫВАЙТЕ ВСЕ ПИТАНИЯ ПЕРЕД ПРОИЗВОДСТВОМ!

1. Подключение кабеля питания:

O Подтвердите требуемое напряжение PTU (AC24V/DC24V/DC12V). Используйте кабель с соответствующим номиналом и достаточным датчиком (учитывайте падение напряжения на расстоянии).

O Зачистите концы проводов и подключите их к клеммам питания PTU ( / -или L/N, тщательно соответствуйте схеме подключения PTU!).

O Выполните изоляцию и защиту от атмосферных воздействий (наружную). Блоки панорамирования ZIWIN TECHNOLOGY обычно оснащены удобными клеммными колодками или авиационными разъемами.

2. Подключение кабеля сигнала управления (RS-485):

O Используйте кабель экранированной витой пары (STP) (например, одну пару от кабеля Cat5e/Cat6 или специальный RS-485 кабель). Щит жизненно важен для помехоустойчивости.

O Подключите интерфейс PTU RS-485 (обычно обозначается как A /B-или D /D-) к соответствующему интерфейсу на контроллере (DVR/NVR/клавиатура).

OКРИТИЧЕСКАЯ КОНФИГУРАЦИЯ СЕТИ:

• Убедитесь, что вся сеть использует топологию «ромашка-цепочка» (шина), а НЕ топологию «звезда».

• Установите оконечный резистор 120 Ом между A и B-клеммами ТОЛЬКО на последнем устройстве на шине (обычно на конечном конце PTU или контроллера). Это важно для стабильной связи без потери пакетов! Внимательно рассмотрите руководство регулятора и ПТУ относительно прекращения.

OЗаземление экрана:Заземлите экран кабеля только с одного конца (обычно на конце контроллера или источника питания) до надлежащего заземления. Оставьте другой конец неподключенным, чтобы избежать заземления.

3. Подключение видео/сетевого кабеля:

OАналоговая камера:Подключите видеокабель (например, SYV-75-5) к интерфейсу видеовхода PTU (если он интегрирует видео-контактное кольцо).

OIP (сетевая) камера:Подключите сетевой кабель к сетевому интерфейсу PTU (также через контактное кольцо). Рекомендуется экранированный (STP) кабель Ethernet.

OВыполните атмосферостойкость!

4. Управление и защита кабелей:

O Используйте кабельные стяжки для отдельного связывания и защиты силовых, контрольных и видео/сетевых кабелей, предотвращая спутывание и напряжение.

O Для наружных трасс используйте трубопровод или кабельные лотки для защиты кабелей от солнца, дождя и повреждений.

О выходит достаточная петля обслуживания кабеля на пункте выхода ПТУ для предотвращения вытягивать во время вращения.

Начальное включение питания и базовая настройка

1. Окончательная проверка:Все ли соединения правильные и безопасные? Всепогодная защита завершена? Винты затянуты?

2. Включение:Примените силу. Наблюдайте за световыми индикаторами PTU (если они есть)-они должны отображать нормальное состояние (например, светодиод питания горит, светодиод связи мигает).

3. Тест связи:Используя клавиатуру управления или программное обеспечение VMS, отправьте основные команды (например, панорамирование влево, панорамирование вправо). Наблюдайте, реагирует ли блок наклона панорамирования.

4. Установите адресный код:Если в сети несколько PTU, установите уникальный RS-485 адрес для каждого с помощью DIP-коммутаторов на PTU или программного обеспечения (если поддерживается). Конфликты адресов вызывают хаос управления.

5. Установите протокол:Через DIP-переключатели или программное обеспечение установите протокол связи PTU так, чтобы он точно соответствовал контроллеру (клавиатуре/DVR/VMS).

Ядро: калибровка и точная настройка

1. Калибровка уровня (повторное подтверждение):

O Используйте контрольную программу/клавиатуру для поворота PTU в горизонтальное положение (панорамирование 0 °). Наблюдайте, является ли линия горизонта (или опорный объект) на изображении камеры ровной. Если НЕ уровень, физическое крепление не идеально ровное.

O Решение:Выключите питание. Слегка ослабьте крепежные винты (не снимайте). Прокладывайте под основание тонкими шайбами, пока изображение не выровняется. Надежно затяните винты. Это является основой для точного позиционирования.

2. Предустановленная установка положения и калибровка:

O Управляйте PTU с помощью контроллера, чтобы точно навести камеру на четкую критическую целевую точку.

O Резко сфокусируйте объектив.

O На контроллере (клавиатура/VMS) вызовите функцию «Установить предустановку» и назначьте предустановленный номер (например, 1).

OКлючевой шаг: откалибровать обратную связь положения:Высококачественные позиционеры панорамирования и наклона (например, серии ZIWIN) обычно поддерживают:

• Обучение позиции/команда записи:Отправьте команду, сообщив PTU: «Эта текущая позиция является фактическим местоположением для Preset X». При этом используется внутренний энкодер для записи точного угла.




• Визуальная точная настройка (опционально):Некоторые усовершенствованные системы позволяют незначительно регулировать центральную точку изображения предустановки на уровне пикселей.

OПовторяемость теста:Переместите ПТУ в другое место. Вспомните недавно установленный пресет. Наблюдайте, точно ли он возвращается к цели. Повторите несколько раз, чтобы проверить повторяемость. Значительное отклонение гарантирует проверку стабильности крепления, потенциальной перегрузки или точности PTU.

3. Установка предела (если требуется):

OГоризонтальные пределы:Приводите PTU в крайнее левое допустимое положение, установите левый предел. Повторите для правого предела. Предотвращает намотку или столкновения кабеля.

OВертикальные пределы:Задайте максимальные углы наклона вверх (вверх) и наклона вниз (вниз). Предотвращает попадание камеры в корпус или кронштейн.

4. Настройки скорости и режима:

O Установите соответствующие скорости панорамирования и наклона (крейсерская скорость, скорость отслеживания) в контрольной программе.

O Установите положение дома.

O Включить функцию автоматического переворачивания (если поддерживается PTU и камерой).

O Настройка круизных путей (шаблоны/туры).

Окончательное тестирование & ввод в эксплуатацию

· Проверьте все функции управления: Направления панорамирования/наклона, изменения скорости, заданный отзыв, круиз, возврат домашнего положения.

· Тестовая точность заданной настройки при различных уровнях масштабирования (для более высокого масштабирования требуется большая точность).

· Имитируйте движущиеся цели для проверки отслеживания (ручное и автоматическое отслеживание).

· Проверьте стабильность изображения на предмет заметного дрожания во время движения.

· Завершите контрольный список установки и поручать.

Советы обслуживания

· Периодически (например, ежеквартально) проверяйте герметичность крепежного винта.

· Очистите корпус PTU, особенно вентиляционные отверстия (для вентиляторов/обогревателей) и швы на наружных лотках и наклонных устройствах, чтобы предотвратить накопление пыли, влияющее на охлаждение и атмосферостойкость.

· Проверьте кабели на предмет старения, повреждений или укусов животных.

· Регулярно проверяйте предустановленную точность и основные функции.

Заключение:Установка и отладка Pan Tilt Positioner требует терпения и внимания к деталям. Строгое соблюдение стандартов установки, упор на калибровку уровня и предустановленную калибровку, а также обеспечение правильных и надежных электрических соединений (особенно сети RS-485) имеют первостепенное значение для обеспечения долгосрочной точности, стабильности и надежности вашего устройства панорамирования и наклона. ZIWIN TECHNOLOGY не только предоставляет высококачественные блоки панорамирования и наклона, но и наши подробные руководства и доступная техническая поддержка помогут вам успешно установить и ввести в эксплуатацию.
