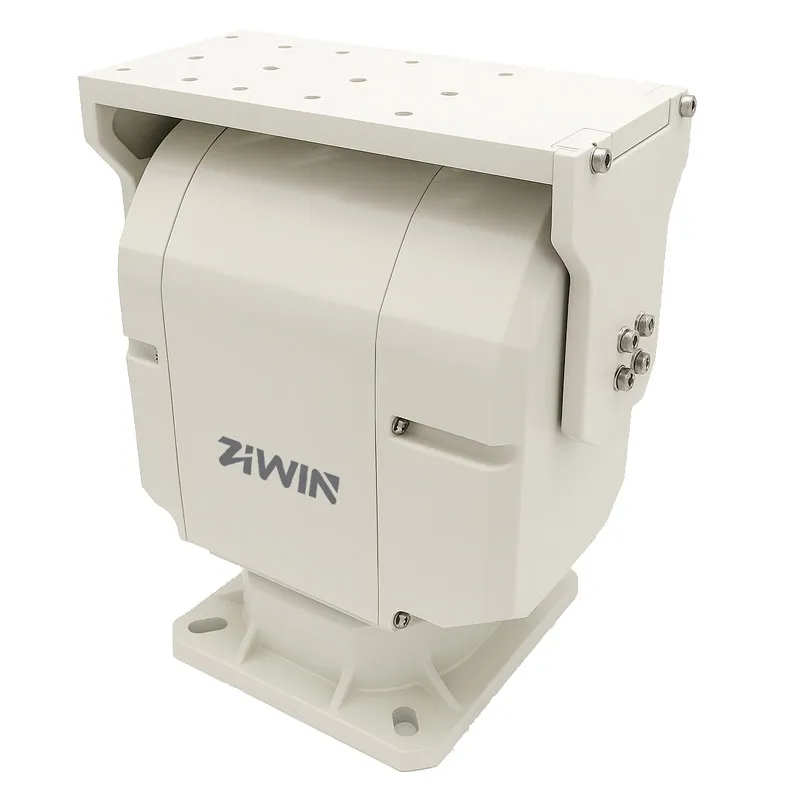

Особенности ZN-SPM30Y Позиционера наклона панорамирования высокой точности
Блок среднего наклона панорамирования, для внутреннего/наружного использования
Высоко-точная передача шестерни глиста
Поддержка самоблокировки при отключении питания
Максимум. Грузоподъемность 30 кг (66,22 фунта)
Высокопрочная конструкция из алюминиевого сплава
Скорость панорамирования: 0,01 ° ~ 20 °/с (до 55 °/с; чем выше скорость вращения, тем ниже полезная нагрузка)
Скорость наклона: 0,01 ° ~ 10 °/с (до 30 °/с; чем выше скорость вращения, тем ниже полезная нагрузка)
360 ° непрерывно (настраиваемый диапазон вращения от 0 ° до 340 °)
Диапазон наклона: -60 ° ~ 20 ° (дополнительное ограниченное вращение, максимальный диапазон углов от-90 ° до 90 °)
Предустановленная позиция: 200
Предустановленная точность: ± 0,1 °
Обратная связь позиции поддержки и абсолютная позиция
Управление панорамирования RS485/RS422 с протоколом Pelco P/D
Класс защиты: IP66 Водонепроницаемый
| Модель | ZN-SPM30Y |
| Максимум. Грузоподъемность | 30 кг (66,22 фунта) |
| Тип нагрузки | Верхняя нагрузка, боковая нагрузка |
| Режим передачи | Передача шестерни глиста |
| Скорость панорамирования | 0,01 ° ~ 20 °/С |
| Скорость наклона | 0,01 ° ~ 10 °/С |
| Диапазон панорамирования | 360 ° непрерывный |
| Диапазон наклона | -60 ° ~ 20 ° |
| Пресеты | 200 |
| Предустановленная точность | ± 0,1 ° (опционально ± 0,01 °) |
| Авто Крейсерская | Поддержка, 2 (каждый с 40 предустановками) |
| Автоматическое сканирование | Поддержка, 1 |
| Предустановленное положение объектива | Необязательно |
| Скорость управления объективом | Необязательно |
| Автоматическое навесное | Его можно настроить в течение 1-60 минут. |
| Сила на Само-тесте | Поддержка |
| Позиция Пассбек | Ответ на запрос или передача ответа в реальном времени |
| Вспомогательный переключатель | Необязательно (1 ~ 2 группы) |
| Соль-спрей | Необязательно |
| Протокол | Pelco D (опционально Pelco P/ModBus-RTU) |
| Скорость передачи | 9600 бит/с (опционально 2400/4800/115200 бит/с) |
| Само-запирать | Поддержка |
| Интерфейс | |
| Интерфейс связи | RS422 (опционально RS485/RS232/сетевой интерфейс) |

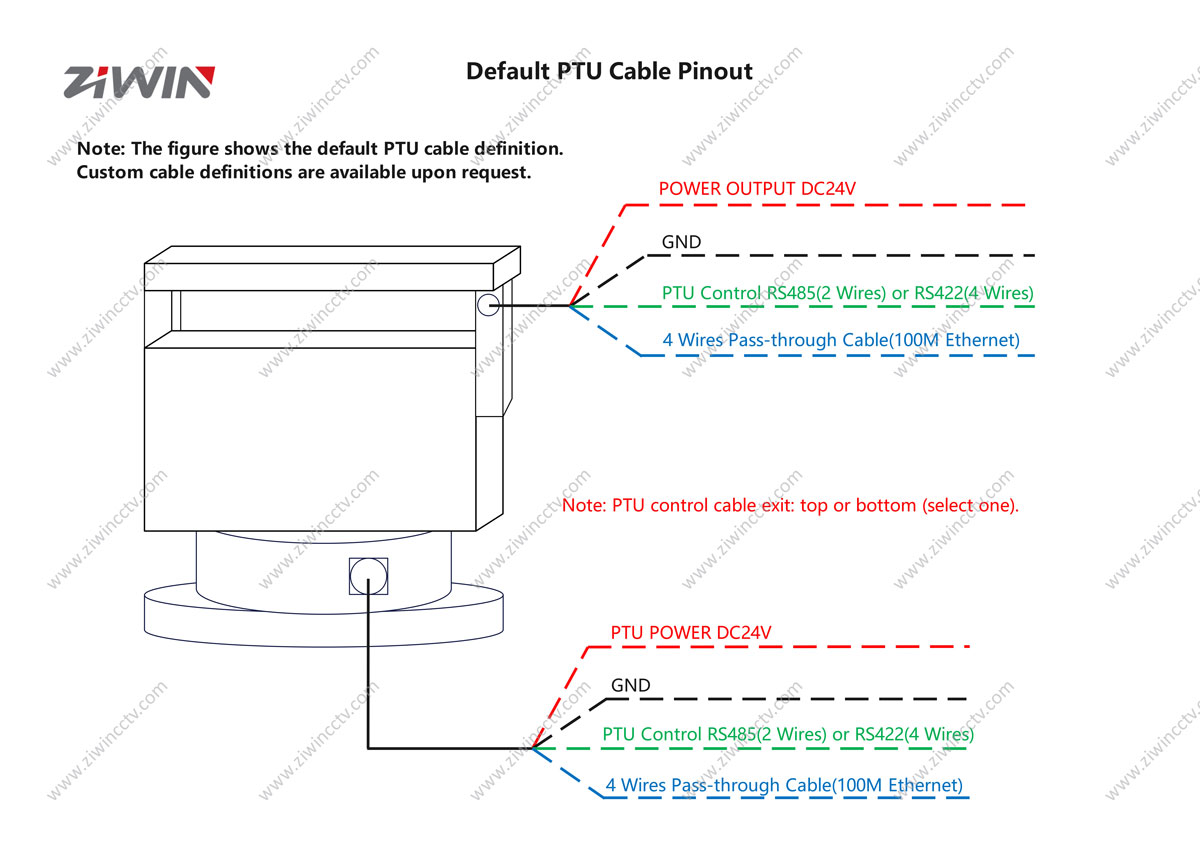

| Верхний выход кабеля | Один сквозной стандартный сигнальный кабель (4-жильный), один выходной кабель постоянного тока 24 В (2 А) |
| Нижний выход кабеля | Один пропуск-через стандартный кабель сигнала (ядр 4), один кабель электропитания ДК24В (электропитание системы), один кабель РС422 (связь панорамирования-наклона). |
| Общие | |
| Электропитание | DC24V (опционально DC48V/AC220V) |
| Потребляемая мощность | ≤ 90 Вт |
| Статический расход энергии | ≤ 2 Вт |
| Класс защиты | IP66 |
| Рабочая температура | -25 ℃ ~ + 65 ℃ |
| Рабочая влажность | 90% относительной влажности, без конденсации |
| Температура хранения | -40 ℃ ~ + 65 ℃ |

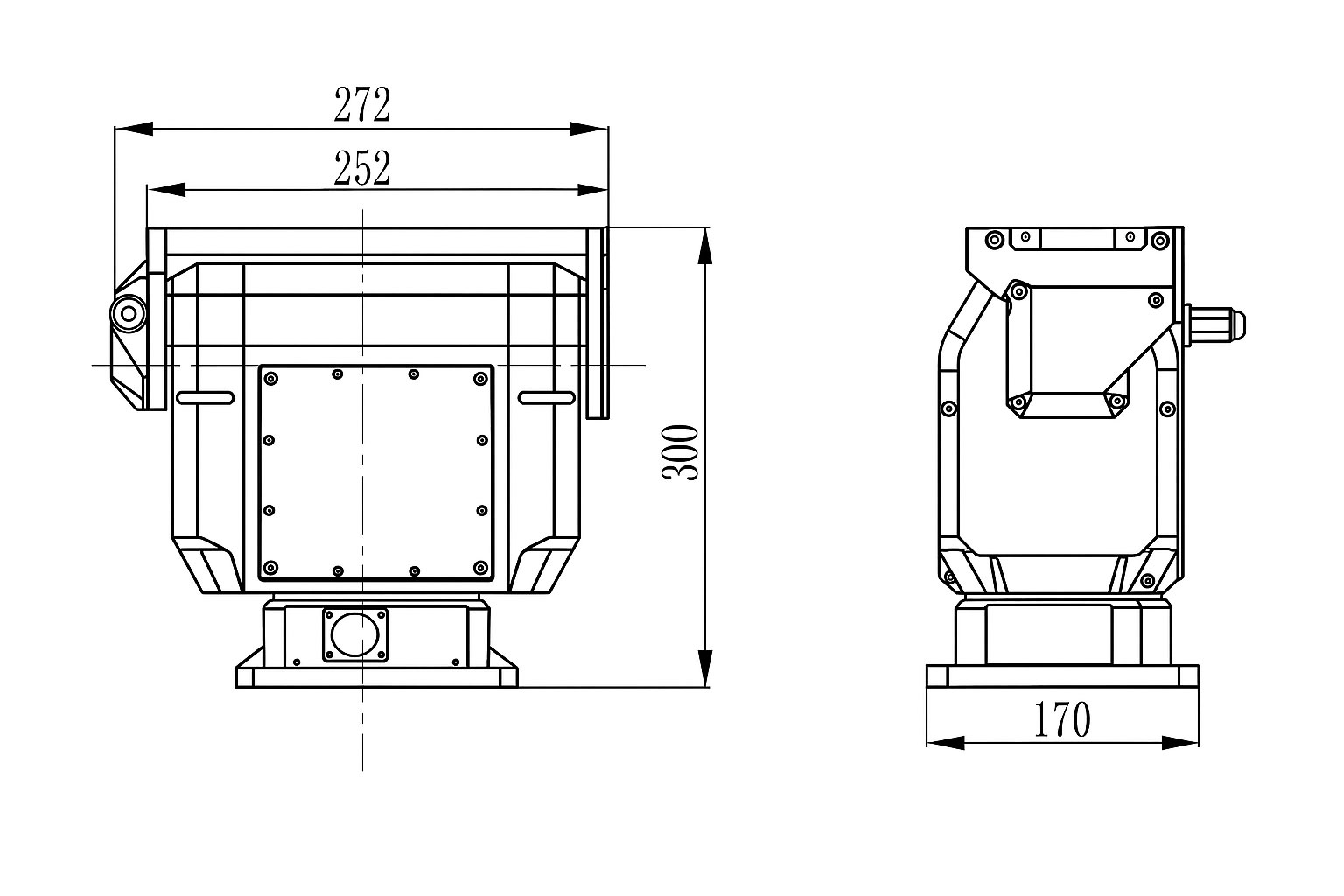

| Размер | 272 × 170 × 300 мм (Л×В×Х) |
| Вес | 12 кг (26,73 фунта) |
| Способ установки | Фиксированная установка, Корабл-установленный, поднимая |
В: Какие модули камеры совместимы с ZN-SPM30Y?
О: ZN-SPM30Y поддерживает ядра камеры видимого света со средним и длинным зумом и тепловизионные объективы, обеспечивая гибкую интеграцию для разведки на дальнем расстоянии и интеллектуального отслеживания.
В: В каких типичных приложениях используется этот 30-килограммовый поворотно-наклонный блок?
О: Эта модель с высокой нагрузкой широко используется в роботизированных транспортных средствах, системах предотвращения лесных пожаров, морском наблюдении, пограничных заставах и наземных станциях БПЛА.
В: Как ZN-SPM30Y оптимизирован для обеспечения стабильности при большой полезной нагрузке?
А: С приводом червячн-шестерни емкости 30кг и точности, блок обеспечивает ровное вращение, высокий выход вращающего момента, и репаатабле точность (± 0,1 ° / ± 0,01 ° опционное) под тяжелыми оптическими системами.
В: Может ли он надежно работать в суровых наружных условиях?
A: Да. Его высокопрочный корпус из алюминиевого сплава и защита IP66 обеспечивают длительную работу в условиях ветра, дождя, солевого тумана и высокой влажности.
В: Поддерживает ли ZN-SPM30Y интеграцию с роботизированными или интеллектуальными платформами?
A: Да. Он поддерживает протоколы RS422/RS485/RS232 и ModBus-RTU или Pelco P/D, легко интегрируясь с автономными роботами, системами искусственного зрения и платформами дистанционного управления.
