Как выбрать блок наклона антенны панорамирования: полное руководство покупателя

Выбор правильного блока панорамирования антенны имеет важное значение для обеспечения стабильного и точного позиционирования антенны в системах беспроводной связи, радиолокационного слежения и микроволновых системах дальнего действия. Хорошо продуманная система наклона панорамирования повышает точность наведения, повышает надежность линии связи и поддерживает производительность при ветре, вибрации и суровых внешних условиях. Это руководство представляет собой четкую практическую основу, которая поможет инженерам выбрать наиболее подходящее решение для панорамирования и наклона антенны для различных приложений.

Что такое система панорамирования антенны?

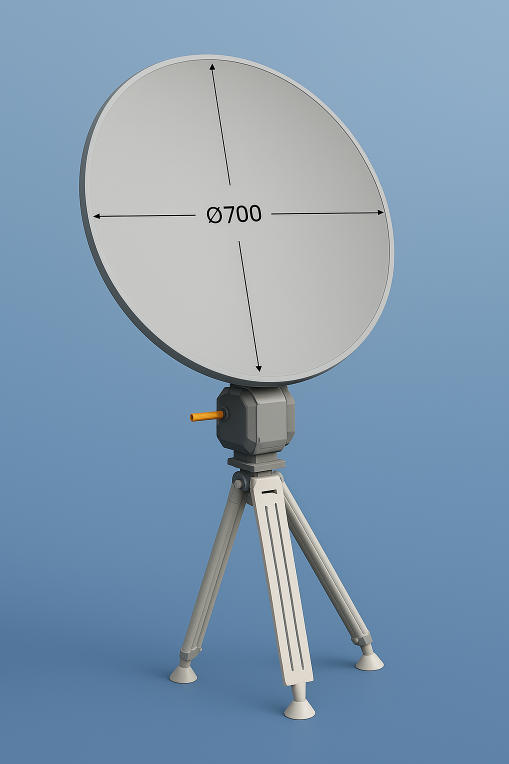

Система наклона антенны (также называемая блоком наклона антенны, позиционером антенны или блоком наклона панорамирования) представляет собой электромеханическое устройство, которое вращает антенну вдоль двух осей:

-Пан-горизонтальное вращение

-Наклон-вертикальное вращение

Это позволяет использовать такие приложения как:

-Отслеживание БПЛА/дронов

-Радарное сканирование и шаблоны поиска

-Выравнивание микроволновой и беспроводной связи дальнего действия

-Береговое и пограничное наблюдение

-Морское сообщение

-Спутниковые и двухточечные микроволновые системы

Блоки наклона антенны должны выдерживать высокий крутящий момент, требования к точности и суровые условия-гораздо более требовательные, чем стандартные PTZ-механизмы камеры.

Рамки выбора шаг за шагом

Чтобы выбрать правильный блок наклона панорамирования антенны, оцените:

1. Механическая нагрузка & вращающий момент

2. производительность ветровой нагрузки

3. диапазон вращения панорамирования и наклона

4. Скорость & ускорение

5. точность, точность и люфт

6. Тип приводного механизма

7. Интерфейс связи

8. Требования к кольца выскальзывания

9. Экологическая стойкость

Механические требования: нагрузка, крутящий момент и ветер

3,1 Емкость статической нагрузки

Определите общую полезную нагрузку:

-Антенна + обтекатель

-ВЧ усилители, LNA, LNB

-Кронштейны & переходники

-Кабели и разъемы

Всегда выбирайте PTU с дополнительным запасом нагрузки 30-50%.

3,2 Центр тяжести и крутящий момент

Большие антенны создают значительный крутящий момент из-за длинных моментных рычагов.

Проверить:

-Максимально допустимый крутящий момент (Н · м)

-Смещение центра тяжести

-Потребность в противовесах

3,3 Ветровая нагрузка

Ветер оказывает большое влияние:

-Большие антенны ведут себя как паруса

-Вызывает встряхивание и ошибки отслеживания

-Может перегрузить ось наклона, если она заниженной

Требования к производительности движения

4,1 Диапазон поворота панорамирования и наклона

Типичные диапазоны:

-Панорама: непрерывное вращение 0-360 ° (через контактное кольцо)

-Наклон: от-90 ° до + 90 ° или от 0 ° до + 180 °

4,2 Скорость & ускорение

Применение | Типичная скорость

-Точное выравнивание: 0,05-5 °/с

-Общее отслеживание: 5-30 °/с

-БПЛА/радиолокационное слежение: 30-80 °/с

Ускорение имеет решающее значение для задач динамического отслеживания.

Точность, повторяемость и люфт

Ключевые параметры:

-Разрешение-наименьший шаг движения

-Точность-команда против фактического угла

-Повторяемость-предустановленная точность возврата

-Люфт-механическая игра в передачах

Связь на большие расстояния часто требует точности 0,01 °-0,05 °.

Приводной механизм блока панорамирования и наклона

Различные PTU используют разные технологии внутреннего привода.

Сравнение приводных механизмов:

В большинстве антенных ПТУ используется гибридная конструкция сервопривода + червячной передачи для высокого крутящего момента и плавного движения.

Интерфейс управления & интеграция

Общие интерфейсы:

-RS-485 / RS-422-промышленный стандарт

-CANBUS-робототехника & системы транспортных средств

-Ethernet (TCP/IP) -радар, мультисенсорные системы

-Беспроводные-мобильные или временные установки

Рекомендуется: Ethernet RS-485 для максимальной гибкости.

Требования кольца выскальзывания

Контактные кольца поддерживают непрерывное вращение на 360 °. Каналы могут включать:

-Питание (12 В/24 В/48 В)

-RS-485 / CAN / Ethernet

-RF коаксиальные поворотные соединения

-Соединения оптического волокна роторные

Охрана окружающей среды

Антенны PTU должны работать в тяжелых наружных условиях.

Механические интерфейсы & установка

Проверить:

-Схему монтажных отверстий

-Совместимость верхней пластины с антенной

-Кабельная прокладка

-Емкость нагрузки башни/рангоута

-Зазор для перемещения наклона антенны

Контрольный список быстрого выбора

Механический

-Нагрузка (кг)

-Крутящий момент (Н · м)

-Диапазон углов панорамирования/наклона

-Скорость & ускорение

-Люфт и точность

-Каналы кольца выскальзывания

Электричество/Управление

-RS-485 / CANBUS / Ethernet

-Тип кодировщика

-Требования к мощности

Экологические

-IP66/67

-Температура

-Ветровая нагрузка

-Соль-туман сопротивление

-Допуск вибрации

Рекомендуемые конфигурации по приложению

Заключение

Хорошо подобранный блок панорамирования и наклона антенны повышает точность наведения, надежность системы и долгосрочные эксплуатационные характеристики в суровых внешних условиях. Путем оценивать нагрузку, вращающий момент, точность, скорость, механизм привода, дизайн кольца выскальзывания, и экологические оценки, инженеры могут обеспечить оптимальные совместимость и представление для любой системы антенны.

Для дознаний проекта или подгонянных решений наклона лотка антенны, пожалуйста контактируйте:Sales@ziwincctv.com
