Как выбрать платформу панорамирования и наклона для антенн направленного действия в системах Counter-Drone

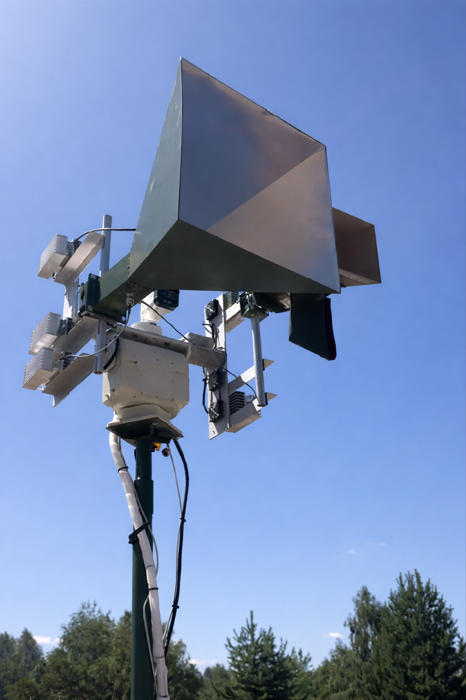

Введение

Поскольку беспилотные летательные аппараты (БПЛА) становятся более доступными и простыми в эксплуатации, несанкционированная деятельность беспилотников расширилась от случайных неприятных инцидентов до постоянной проблемы безопасности. Аэропорты, порты, нефтегазовые объекты, электростанции, государственные объекты и промышленные кампусы все чаще требуют раннего обнаружения и ситуационной осведомленности для низковысотных беспилотных летательных аппаратов, часто выходящих за пределы практического диапазона чисто визуального наблюдения.

Для многих программ радиочастотный (RF) мониторинг и подходы пеленгирования (DF) являются практической основой для осведомленности о воздушном пространстве. Вместо того, чтобы полагаться только на камеры прямой видимости, системы радиочастотного мониторинга могут обнаруживать и характеризовать сигналы, связанные с дронами, оценивать пеленг и помогать операторам понять, где, вероятно, находится дрон и как им управляют.

Направленные антенны являются центральными для этих архитектур радиочастотного мониторинга и DF. Однако направленная антенна обеспечивает теоретическое усиление и угловое разрешение только тогда, когда она точно указана и стабильна с течением времени. Вот почему механический слой-в частности, платформа панорамирования и наклона, которая позиционирует антенну по азимуту и высоте-может стать решающим фактором в реальной производительности.

Это ориентированное на покупателя руководство объясняет, как выбрать платформу с панорамированием и наклоном для направленных антенн в системах борьбы с дронами. Акцент делается на инженерных реалиях: общая установленная полезная нагрузка, точность и повторяемость, сопротивление ветровой нагрузке, долговечность на открытом воздухе, интеграция с программным обеспечением управления и техническое обслуживание жизненного цикла.

Почему платформы с панорамированием и наклоном имеют значение при радиочастотном мониторинге с дронами

Направленные антенны обеспечивают высокое усиление и относительно узкую ширину луча для улучшения чувствительности и оценки подшипников. На практике их производительность зависит от точной механической ориентации. Небольшие ошибки или дрейф могут снизить направленность селективности, внести неопределенность в определение направления и вызвать пробелы в покрытии во время сканирования.

Мониторинг РФ контр-дрона часто непрерывен и без присмотра. Платформы могут быть установлены на столбах, башнях, крышах или прибрежных сооружениях, где неизбежны циклы ветра, вибрации, влажности и температуры. Если платформа позиционирования развивает люфт, скользит под нагрузкой или медленно дрейфует при удержании фиксированного угла, система все еще может казаться функциональной, но ее уверенность в обнаружении и точность отслеживания ухудшатся.

Правильно подобранная платформа панорамирования и наклона помогает обеспечить три вещи, о которых заботятся радиочастотные команды: (1) стабильное наведение антенны под нагрузкой окружающей среды, (2) повторяемые предустановки для процедур сканирования и калибровки и (3) надежная работа с минимальным обслуживанием в течение длительных циклов развертывания.

Ключевые факторы при выборе платформы Pan Tilt

1. Определите общую установленная полезная нагрузка (а не только вес антенны).

Наиболее распространенной ошибкой выбора является использование только номинального веса антенны. В поле платформа несет полную сборку антенны. Общая установленная полезная нагрузка обычно включает антенну, монтажные кронштейны, переходные пластины, оборудование для управления кабелями, радиочастотные кабели и разъемы, дополнительные защитные кожухи (например, обтекатель) и любые детали усиления, добавленные для уменьшения вибрации.

Для средних и больших направленных антенных систем, используемых в радиочастотном мониторинге, обычно общая установленная полезная нагрузка приближается к 40-50 кг после включения всех механических и кабельных компонентов. Точное число зависит от полосы частот, стиля антенны (логарифмическая, решетки Yagi, панельные антенны, DF-решетки) и метода монтажа, но полезная нагрузка системного уровня-это то, что платформа панорамирования и наклона должна поддерживать непрерывно.

Лучшей практикой является выбор платформы с запасом прочности не менее 20-30% выше установленной полезной нагрузки. Этот запас не относится к маркетингу; он снижает долгосрочную нагрузку на двигатели, шестерни, подшипники и элементы конструкции, особенно когда антенна должна удерживать положение против крутящего момента ветра в течение длительных периодов времени.

2. Оцените центр тяжести и моментную нагрузку.

Одного рейтинга полезной нагрузки недостаточно. Направленные антенны могут быть длинными, широкими или установлены со смещением, которое смещает центр тяжести (CoG). Чем дальше CoG находится от оси вращения, тем выше требуемый крутящий момент для запуска, остановки и удержания антенны под фиксированным углом возвышения.

При сравнении платформ учитывайте, дает ли производитель указания по допустимым смещениям КоГ или моментной нагрузке. Платформа может обрабатывать данный вес, когда CoG находится близко к оси, но бороться, когда тот же вес установлен дальше. Для установок с полюсами и более крупных антенн емкость момента может быть столь же важна, как и номер полезной нагрузки.

3. Точность позиционирования, предустановленная повторяемость и люфт.

Системы радиочастотного мониторинга против дронов обычно используют шаблоны и предустановки сканирования. Предустановки могут включать предопределенные подшипники для покрытия ключевых коридоров, известные векторы подхода или направления калибровки, используемые для проверки производительности DF. В этих рабочих потоках повторяемость имеет такое же значение, как и абсолютная точность.

Ищите платформу, которая обеспечивает высокую точность позиционирования (часто около ± 0,1 ° или лучше для требовательных приложений) и стабильную повторяемость при возврате к тем же азимуту и углам возвышения. Люфт-небольшие зазоры в зацеплении шестерни-может вызвать промах, оседание назад или непоследовательное конечное наведение. Со временем люфты могут увеличиться из-за износа, особенно под ветровой нагрузкой и частыми разворотами направления.

Если ваша система опирается на оценку подшипников и последовательное наведение, расставьте приоритеты платформам, предназначенным для точного механического позиционирования, с надежной конструкцией трансмиссии и управлением обратной связью, подходящими для повторяемого движения.

4. Удержание крутящего момента и сопротивления ветровой нагрузке.

Ветер часто является доминирующим реальным фактором для платформ позиционирования антенны. Направленные антенны имеют значительную площадь поверхности, а ветровая нагрузка преобразуется в крутящий момент, который может оттолкнуть антенну от ее предполагаемого курса. Это особенно важно на башнях и крышах, где скорость ветра и турбулентность выше.

Чтобы правильно выбрать, оцените не только скорость движения, но и удерживающую способность. Платформа должна противостоять движению, вызванному ветром, при удержании фиксированного угла для мониторинга. Жесткая конструкция, высокий выходной крутящий момент и стабильная конструкция торможения или удержания помогают предотвратить дрейф. В некоторых развертываниях антенна может оставаться направленной на фиксированный сектор в течение длительного времени; поэтому стабильность удержания является требованием к производительности, а не функцией удобства.

Если это возможно, ознакомьтесь со спецификациями ветровой нагрузки, рекомендуемыми зонами антенны и инструкциями по установке (такими как максимальная высота опор, жесткость крепления и рекомендации по усилению). Даже высокоточная платформа может работать плохо, если монтажная конструкция чрезмерно изгибается.

5. Стойкость на открытом воздухе: корозия, запечатывание, и климат

Противоударные беспилотники часто развертываются на открытом воздухе, включая прибрежные районы, порты, тропический климат, пустыни и промышленные объекты с пылью и загрязняющими веществами. Платформа с наклоном панорамирования должна быть рассчитана на длительное воздействие, а не на случайное использование на открытом воздухе.

Ключевые соображения долговечности включают защиту от коррозии, погодостойкий корпус, герметичные механические компоненты и широкий диапазон рабочих температур. В тропических средах влажность и частые циклы дождя могут ускорить коррозию и повлиять на незапечатанные компоненты. В прибрежных зонах солевой туман является основным фактором надежности. Для удаленных установок надежность и герметичность часто более важны, чем максимальная скорость.

Также рассмотрите прокладку кабеля и защиту разъема. Плохое управление кабелями может привести к дополнительной механической нагрузке, увеличению износа и созданию точек проникновения воды, которые со временем ухудшают надежность.

6. Интерфейсы управления и системная интеграция

АПлатформа наклона панорамированияИспользованный в системе радиочастотного мониторинга контр-дрона, должен интегрироваться с общей архитектурой управления. Типичные требования включают дистанционное управление через последовательные или сетевые интерфейсы, поддержку предустановленных позиций и совместимость с автоматическими режимами сканирования.

С точки зрения системы, отзывчивость платформы и стабильность наведения влияют на то, насколько хорошо программное обеспечение радиочастотного мониторинга может коррелировать ориентацию антенны с радиочастотными измерениями. Например, если платформа задерживает команды или устанавливает непоследовательно, программное обеспечение может связать сигналы с неправильными углами, снижая точность DF.

Планирование интеграции должно включать в себя то, как управляется платформа (ручное управление, запланированное сканирование, управляемое событиями наведение), как хранятся предустановки и как система проверяет положение (обратная связь, отчеты о состоянии или процедуры калибровки).

7. Надежность, техническое обслуживание и общая стоимость владения.

Многие сайты мониторинга против беспилотных летательных аппаратов работают непрерывно и могут быть труднодоступными. В этих случаях техническое обслуживание обходится дорого, а простои недопустимы. Выбор механической надежной платформы с проверенной надежностью снижает частоту технического обслуживания и повышает совокупную стоимость владения (TCO).

При сравнении вариантов учитывайте наличие запасных частей, долгосрочную техническую поддержку и удобство обслуживания. Более низкая цена может стать дорогостоящей, если платформа требует частой настройки, замены или ремонта на месте. Для критически важного мониторинга проверенная механическая стабильность часто перевешивает списки функций, которые добавляют сложность без улучшения производительности ядра.

Распространенные ошибки избежать

Системные интеграторы могут снизить риск, избегая нескольких повторяющихся ошибок: выбор исключительно на основе цены, недооценка ветровой нагрузки, выбор маломощной камеры PTZ, которая не предназначена для полезной нагрузки антенны, и игнорирование влияния центра тяжести и моментной нагрузки.

Еще одной распространенной ошибкой является обработка точности позиционирования как необязательной. В рабочих потоках радиочастотного мониторинга и DF плохая повторяемость может ухудшить уверенность в направлении, даже если обнаружение все еще происходит. Наконец, не стоит забывать о долгосрочной поддержке. Программы борьбы с дронами часто развиваются, и платформы, которые могут поддерживаться и поддерживаться годами, являются более безопасным выбором.

Заявление о соблюдении и законном использовании

Платформы панорамирования и наклона являются чисто механическими устройствами позиционирования. Они не выполняют функции радиочастотной передачи, помех, помех или нейтрализации трутней. В системах борьбы с беспилотниками эти платформы поддерживают законные приложения, такие как мониторинг радиочастотных сигналов, определение направления и интеграция осведомленности о воздушном пространстве. Все развертывания должны соответствовать применимым местным нормам и требованиям законодательства.

Заключение

Выбор правильной платформы с панорамированием и наклоном является критическим шагом в создании надежных систем радиочастотного мониторинга против дронов. Оценивая общую установленную полезную нагрузку, центр тяжести и моментную нагрузку, точность позиционирования и повторяемость, устойчивость при ветровой нагрузке, долговечность на открытом воздухе и требования к интеграции, лидеры безопасности и системные интеграторы могут снизить риск и улучшить долгосрочную производительность.

Хорошо спроектированная платформа с панорамированием и наклоном обеспечивает механическую основу, которая позволяет направленным антеннам и программному обеспечению для радиочастотного мониторинга работать в полном объеме-обеспечивая постоянный охват, надежные предустановки и надежную работу в сложных наружных условиях.
