Как кольца скольжения увеличивают блоки наклона панорамирования для интеграции радара

Введение

Современные радиолокационные системы требуют непрерывного вращения на 360 °, передачи данных в реальном времени и абсолютной надежности в суровых внешних условиях. Для системных интеграторов, работающих в области наблюдения за прибрежными районами, обороны границ и морских радаров, одна из ключевых задач заключается в поддержании бесперебойной передачи энергии и сигнала, в то время как радиолокационный датчик вращается бесконечно. Это точно где кольца выскальзывания будут необходимы-спрятанный компонент который преобразовывает обычный блок (PTU) наклона лотка в поистине умную, платформу радиолокатора непрерывн-вращения.

Что такое кольцо скольжения и почему это важно

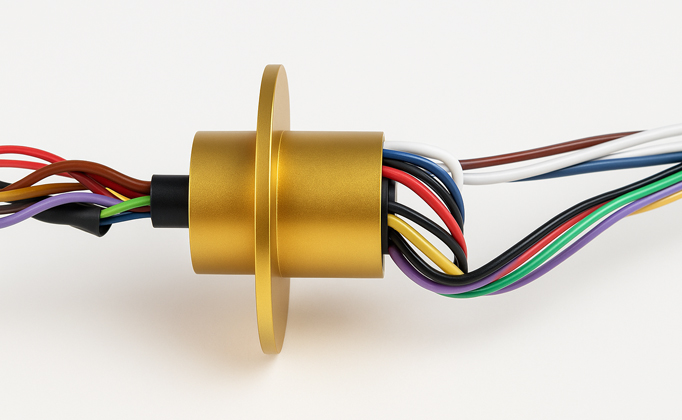

Кольцо выскальзывания электро-механический прибор который включает передачу силы, сигналов управления, и данных между неподвижными и вращая частями. ВнутриБлок наклона панорамирования, Он находится между поворотным основанием и фиксированным корпусом, позволяя головке свободно вращаться, не скручивая и не повреждая внутренние кабели.

Без кольца выскальзывания, ПТУ может только вращать в пределах ± 180 °. С кольцом выскальзывания, он может вращать 360 ° непрерывно-жизненно важная особенность для радиолокационных систем которым нужен постоянн охват сканирования.

Роль колец выскальзывания в блоках наклона панорамирования радиолокатора

В радарных приложениях PTU часто несет высокочастотные радарные приемопередатчики, антенны, модули передачи данных и усилители. Эти устройства требуют стабильной мощности постоянного тока, Ethernet, CAN-шины или даже радиочастотных сигнальных линий для работы через вращающееся соединение. Высококачественное контактное кольцо обеспечивает стабильную мощность, передачу сигнала с низкими потерями и долгосрочную надежность.

Преимущества интеграции кольца выскальзывания

Приложения в реальном мире

• Наблюдение за прибрежными и гаванями-Ближний Восток

• Пограничный контроль-Европа

• Мониторинг нефтепроводов-Азия

• Системы слежения и антенны БПЛА-Global

Выбор правого кольца выскальзывания для вашего РЛС ПТУ

Выбирая ПТУ для интеграции радиолокатора, ключевые параметры кольца выскальзывания включают:

• Мощность (Вт или А)

• Количество каналов для сигнала, управления и линий электропередач

• Тип сигнала-Ethernet, RS485, CAN, RF и т. Д.

• Рейтинг IP-IP66 или выше для наружного использования

• Диапазон рабочих температур-от-45 °C до 60 °C для экстремальных условий

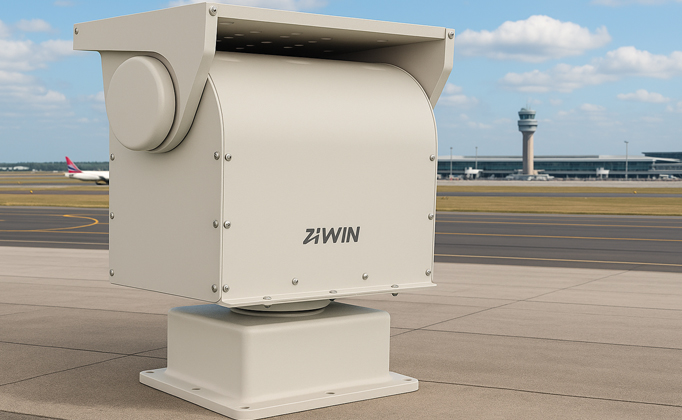

Возможность кольца выскальзывания блока наклона лотка 120 kg ZIWIN сверхмощная

ZIWIN Technology разрабатывает и производит сверхмощные поворотно-наклонные устройства, способные поддерживать полезную нагрузку до 120 кг, специально созданные для радарных, антенных и электрооптических систем, работающих в суровых внешних условиях.

Для того чтобы соотвествовать высокомощных радиолокационных систем и долгосрочных применений наблюдения, ЗИВИН интегрирует изготовленные на заказ сильноточные собрания кольца выскальзывания которые могут отрегулировать и силу и передачу сигнала с исключительной надежностью.

Контактное кольцо внутри 120-килограммового PTU ZIWIN обеспечивает максимальную мощность до 3 кВт для оборудования, установленного сверху, обеспечивая стабильную работу энергоемких устройств, таких как:

• Радиолокационные приемопередатчики высокой мощности

• Лазерные излучатели дальнего действия

• Тепловые и оптические полезные нагрузки с двумя датчиками

• Мобильные наземные или морские системы наблюдения

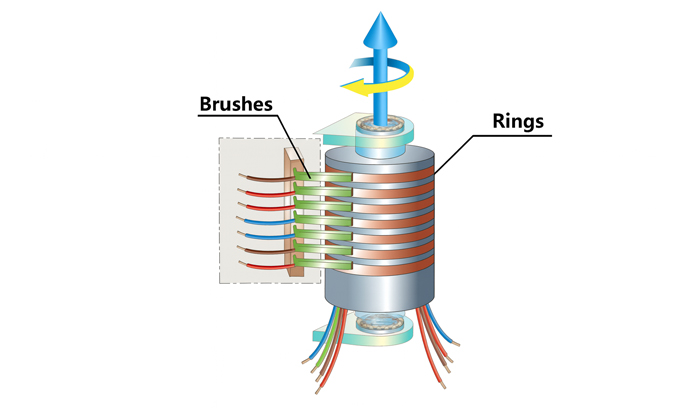

Каждое сильноточное контактное кольцо разработано с:

• Интерфейсы контакта Золото-к-золота для низкого сопротивления и минимального шума

• Оптимизированный отвод тепла для обеспечения непрерывной круглосуточной работы

• Настраиваемые конфигурации каналов, объединяющие питание, Ethernet, линии управления и передачи данных

Эта конструкция делает сверхмощный ПТУ ZIWIN весом 120 кг одним из самых эффективных решений на рынке-достижение идеального баланса механической точности, электрической эффективности и гибкости интеграции для передовых радиолокационных и оборонных приложений.

Часто задаваемые вопросы

• К: Почему кольцо выскальзывания необходимо для радиолокатора ПТУс?

О: Потому что антенны радара требуют непрерывного вращения. Кольцо выскальзывания предотвращает переплетать кабеля и обеспечивает непрекращающийся передачу силы и сигнала.

• К: Что разница между стандартным ПТУ и выскальзыви-кольцом ПТУ?

А: Стандартное ПТУ вращает внутри ± 180 °, пока выскальзыви-кольцо ПТУ поддерживает бесконечное вращение 360 °.

• В: Могут ли контактные кольца обрабатывать высокоскоростные данные?

А: Да, современные кольца выскальзывания поддерживают локальные сети гигабита, МОЖЕТ, или каналы РФ с минимальной потерей сигнала.

• В: Подходит ли ZIWIN PTU для морской и пустынной среды?

A: Абсолютно. PTU ZIWIN имеют защиту IP66, устойчивый к коррозии корпус и конструкцию с широким температурным режимом (от-45 ° C до 60 ° C).

Заключение

Контактные кольца могут быть невидимыми, но они являются ключевым фактором эффективности радара на 360 °. Путем интегрировать предварительную технологию кольца выскальзывания, блоки наклона лотка ЗИВИН сверхмощные поставляют стабилизированную силу, безшовную передачу данных, и долгосрочную надежность-обеспечивающ радиолокационные системы остаются онлайн, точными, и работоспособными в самых жестких окружающих средах.
