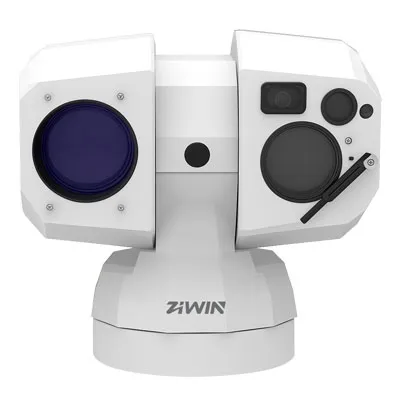

Особенности камеры Мульти-Спектра ЭО/инфракрасн ПТЗ серии 5 в 1 ZN-DHY
Видимая камера, термальная камера, дальномер, освещение лазера и широкоугольная камера, моментный двигатель с прямым приводом 5-ин-1 для высокой точности и быстрого вращения
● Full HD 8 MP 3840x2160 @ 30 кадров в секунду изображения в реальном времени
● 10-550 мм, 55-кратный оптический зум
● Тепловизионное изображение 640x512, чувствительность NETD ≤ 35mK @ F1.0,300K
● Лазерный диапазон 3 км, длина волны 1535 нм
● 500 м лазерное освещение
● Горизонтальная и вертикальная стабилизация, динамическая регулировка для компенсации внешней вибрации блока панорамирования и обеспечения стабильности качества изображения
● AI-AF глубокое обучение, фокусировка на более высокой скорости и более стабильной фокусировке
● Поддержка компенсации подсветки, автоматического электронного затвора и других функций для адаптации к различным средам мониторинга.
● Поддержка 3DNR, сильное подавление света, удаление тепловой волны.
● Поддерживает до 512G хранилище Micro SD.
● Поддерживает доступ к ONVIF.
● Поддержка алгоритма обнаружения людей, немеханических транспортных средств, транспортных средств, лодок и птиц.
| Модель | ZN-DHY Серия | ||||||
| Термальная камера | |||||||
| Датчик изображения | Инфракрасный детектор без охлаждения на основе оксида ванадия | ||||||
| Эффективные пиксели | 640x512 | ||||||
| Шаг пикселя | 12 мкм | ||||||
| НЕТД | ≤ 35 мК @ F1.0, 300 К | ||||||
| Спектральный диапазон | 8-14 мкм | ||||||
| Тип объектива | Фиксированный или зум-объектив | ||||||
| Фокусное расстояние | 50 мм | 75 мм | 100 мм | 25-75 мм | 15-100 мм | ||
| Цифровой зум | 2X, 4X, 8X | ||||||
| Диафрагма | F1.0 | 25 мм (F0.9) ~ 75 мм (F1.1) | 15 мм (F0.85) ~ 100 мм (F1.25) | ||||
| Угол обзора (В x В) | 8,8 ° x7,0 ° | 5,9 ° x4, 7 ° | 4,4 ° X3, 5 ° | 17,5 ° С14.0 ° ~ 5,9 ° С4.7 ° | 28,7 ° кс 23,1 ° ~ 4,4 ° кс 3,5 ° | ||
| Диапазон фокусировки | 3 м ~ ∞ | 5 м ~ ∞ | 10 м ~ ∞ | 5 м ~ ∞(25 мм) 10 м ~ ∞(75 мм) | 5 м ~ ∞(15 мм) 10 м ~ ∞(100 мм) | ||
| Настройка изображения | Яркость, контрастность и гамма регулируются через клиент или браузер. | ||||||
| Настройка псевдо-цвета | Доступно 10 режимов: белый горячий/черный горячий/золотая осень/радуга/железный красный и т. Д. | ||||||
| Улучшение изображения | Поддерживает регулировку уровня 0-255 | ||||||
| Коррекция плохих пикселей | Поддержка | ||||||
| Снижение шума изображения | Поддержка | ||||||
| Переворот изображения | 180 °, Зеркало | ||||||
| Стабилизация изображения | Электронная защита от сотрясения, регулировка уровня 1-3 | ||||||
| Видимая камера | |||||||
| Тип датчика | 1/2,8-дюймовый CMOS с прогрессивной разверткой | 1/1,8 "CMOS с прогрессивной разверткой | 1/1,25 "CMOS с прогрессивной разверткой | ||||
| Резолюция | 1920x1080 @ 25/30 к/с 60fps (опционально) | 2688x1520 @ 25/30 к/с 60fps (опционально) | 3840 × 2160 @ 25/30 фпс 60fps (опционально) | ||||
| Мин. Освещение | Цвет: 0,0005 люкс; Ч/Б: 0,0001 люкс | ||||||
| Скорость затвора | От 1/25 с до 1/100 000 с; Поддержка отложенного затвора | ||||||
| Фокусное расстояние | 7 ~ 322 мм | 6,6 ~ 264 мм | 10 ~ 550 мм | ||||
| Диафрагма | F1.8 ~ F6.5 | F1.61 ~ F5.19 | F1.5 ~ F5.5 | ||||
| H:42-1 ° (широкий теле) | H: 59,20-1,93 ° (широкий теле) | H: 58,40-1,20 ° (широкий теле) | |||||
| V:24-0,6 ° (широкий теле) | V: 34,82-1,14 ° (широкий теле) | V: 34,90-0,70 ° (широкий теле) | |||||
| D: 47,7-1,26 ° (широкий теле) | D: 68,68-2,24 ° (широкий теле) | D: 65,10-1,40 ° (широкий теле) | |||||
| Настройки изображения | Насыщенность, яркость, контрастность и резкость можно настроить с помощью клиента или браузера. | ||||||
| БЛК, ХЛК, ВДР | Поддержка | ||||||
| 3DNR | Поддержка | ||||||
| Defog | E-Defog | ||||||
| Переключатель дня/ночи | Автоматический, ручной, синхронизирующий, срабатывание сигнализации | ||||||
| Наложение изображения | Поддержка 24-битного наложения изображения BMP, настраиваемая область | ||||||
| Регион интересов | Поддержка трех потоков и четырех фиксированных областей | ||||||
| Электронный медленный затвор | X2 ~ X24 | ||||||
| Исправление искажений | Поддержка, регулировка уровня 0-100 | ||||||
| Стабилизация изображения | Электронная защита от сотрясения, регулировка уровня 1-3 | ||||||
| Освещение | |||||||
| Расстояние освещения | ≥ 500 м | ||||||
| Длина волны | 850 нм ± 10 нм (940 нм опционально) | ||||||
| Угол света | Электрически синхронизированный зум | ||||||
| Дальний угол 2 °: эффективное расстояние> 500 м, диаметр пятна <36 м | |||||||
| Ближний угол 70 °: эффективное расстояние> 40 м | |||||||
| Время менять соотношение | ≤ 3 секунды (далеко или близко) | ||||||
| Дальномер | |||||||
| Длина волны | 1535 нм | ||||||
| Диапазон | 15 м ~ 3000 м | ||||||
| Точность | ± 1 м | ||||||
| Резолюция | 0,1 м | ||||||
| Частота | 1 Гц | ||||||
| Широкий угол камеры | |||||||
| Тип датчика | 1/1,8 "CMOS с прогрессивной разверткой | ||||||
| Резолюция | 2688x1520 | ||||||
| Фокусное расстояние | 4 мм | ||||||
| Поле зрения | H: 93,1 ° V: 49,6 ° D: 110,8 ° | ||||||
| ПТЗ | |||||||
| Режим передачи | Моментный двигатель с прямым приводом | ||||||
| Диапазон вращения | Панорама: непрерывное вращение на 360 °; Наклон: ± 90 ° | ||||||
| Диапазон скорости | Лоток: 0,09 ° ~ 120 °/с (расширяемое), наклон: 0,09 ° ~ 110 °/с (расширяемое) | ||||||
| Максимальное ускорение | Панорамирование: 300 °/с², наклон: 240 °/с² | ||||||
| Предустановленная позиция | 199 (стандартные биты пресет потребителя) 255 (выдвинутые биты пресет потребителя) Количество битов пресет можно увеличить до 512 согласно клиенту | ||||||
| Шаблон сканирования | Сканирование предустановленной точки (регулируемое время предустановки, регулируемая скорость сканирования предустановки), горизонтальное двухточечное сканирование (регулируемая скорость сканирования, регулируемое время сканирования) | ||||||
| Найдите функцию | Абсолютный угол позиционирования (регулируемая скорость позиционирования), 3D позиционирования (регулируемая скорость позиционирования) | ||||||
| Изображение | |||||||
| Кодирование видео | Кодирование H.264 и H.265, M-JPEG | ||||||
| Сжатие видео | 32 Кбит ~ 16 Мбит/с | ||||||
| Основной поток | Тепловой: 25 к/с (1920x1080, 1280x1024, 640x512) | ||||||
| Видимость: 25 к/30 к/с (3840x2160, 2688x1520, 1920x1080, 1280x960, 1280x720)@ 8MP | |||||||
| 25 к/30 к/с (2688 × 1520, 2560x1440, 1920x1080, 1280x960, 1280x720)@ 4MP | |||||||
| 25 к/30 к/с (1920x1080, 1280x960, 1280x720)@ 2MP | |||||||
| Суб-поток | Тепловой: 25 к/с (640x512) | ||||||
| Видимость: 25 кадр/с (1280 × 720, 704x576, 640x480, 352x288) @ 8MP/4MP | |||||||
| 25 кадр/с (704x576, 640x480 ,352x288) @ 2MP | |||||||
| 30 к/с (1280 × 720, 704x480, 640x480, 352x240) @ 8MP/4MP | |||||||
| 30 кадр/с (704x480, 640x480, 352x240) @ 2MP | |||||||
| Третий поток | Видимость: 25 к/с (704x576, 640x480, 352x288) | ||||||
| 30 к/с (704x480, 640x480, 352x240) | |||||||
| Картинка в картинке | Поддерживает отображение верхнего слоя картинка-в-картинке | ||||||
| Качество изображения H.265 | Основной профиль | ||||||
| Качество изображения H.264 | Профиль BaseLine/Основной профиль/Высокий профиль | ||||||
| Аудио кодирование | G.711a/G.711u/G.722.1/G.726/MP2L2/AAC/PCM | ||||||
| Аудио битрейт | 64 Кбит/с (G.711)/16 Кбит/с (G.722.1)/16 Кбит/с (G.726)/32-192 Кбит/с (MP2L2)/16-64 Кбит/с (AAC) | ||||||
| Сеть | |||||||
| Сетевые протоколы | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 | ||||||
| Хранение на борту | Поддерживает карту Micro SD/SDHC /SDXC (512 ГБ) | ||||||
| Интерфейсные протоколы | ONVIF (ПРОФИЛЬ S, ПРОФИЛЬ G), GB28181-2016 | ||||||
| Умная функция | |||||||
| Общие события | Мобильное обнаружение, блокировка видео, полный диск, незаконный доступ | ||||||
| Умный интеллект | Вторжение в зону, обнаружение границы, выход из зоны, обнаружение блужданий, сбор персонала, быстрое движение, обнаружение левого предмета, аномалия звука | ||||||
| Умное обнаружение | Обнаружение гуманоидов, обнаружение немеханических транспортных средств, обнаружение транспортных средств, обнаружение лодок, обнаружение летающих птиц | ||||||
| Общие | |||||||
| Электропитание | 24 В постоянного тока ± 20% | ||||||
| Защита питания | TVS 8000V молниезащита, защита от перенапряжения, защита от внезапных волн, в соответствии со стандартом GB/T17626.5, уровень 4 | ||||||
| Защита от проникновения | IP66 | ||||||
| Рабочая температура | -40 ℃ ~ 65 ℃, влажность менее 90% (без конденсации) | ||||||

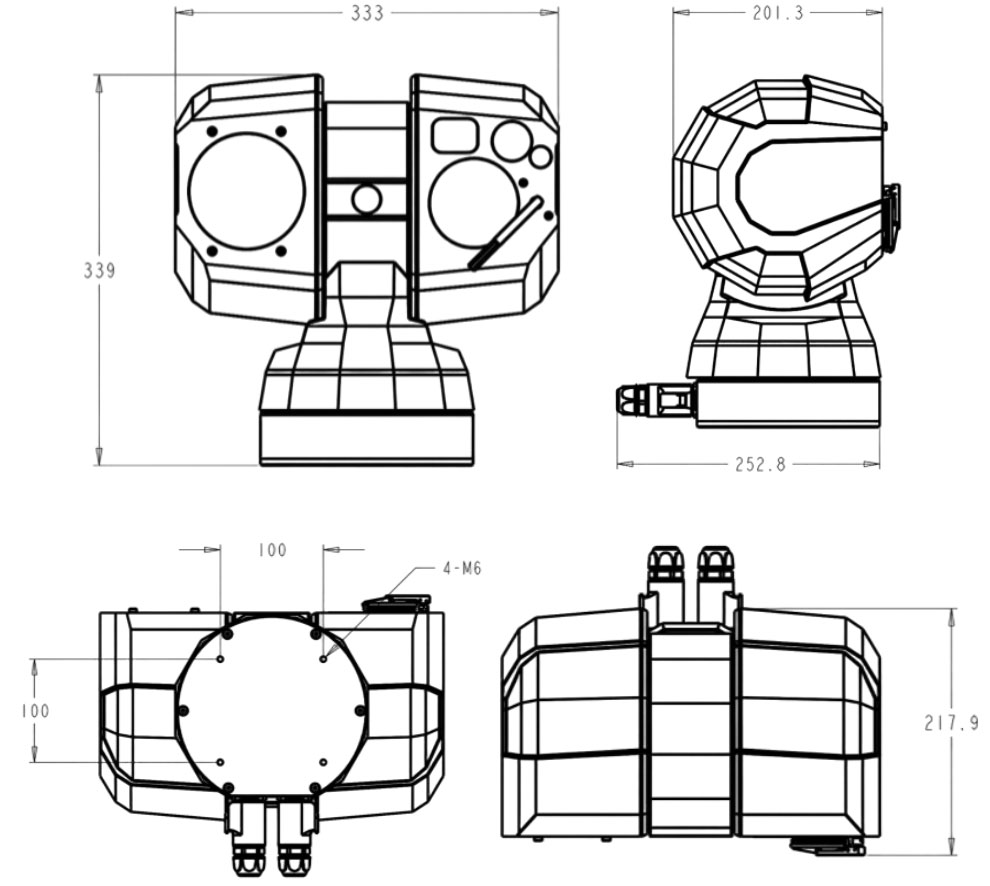

| Размер (ШxВxГ) | 333 мм х 339 мм х 252,8 мм | ||||||
| Вес | Зависимый конфигурации, ≤ 12,5 KG | ||||||
| Заказ информации | |||||||
| Модель | Описание | ||||||
| ZN-DHY-M01AXXXXX | Тепловой: 50 мм | Видимость: 6,6 ~ 264 мм, 1/1,8 дюйма | |||||
| ZN-DHY-M10AXXXXX | Тепловой: 75 мм | Видимость: 7 ~ 322 мм, 1/2,8 дюйма | |||||
| ZN-DHY-M22AXXXXX | Тепловой: 100 мм | Видимость: 10 ~ 550 мм, 1/1,25 дюйма | |||||
| ZN-DHY-M30AXXXXX | Тепловой: 25-75 мм | Видимость: 7 ~ 322 мм, 1/2,8 дюйма | |||||
| ZN-DHY-M32AXXXXX | Тепловой: 15-100 мм | Видимость: 10 ~ 550 мм, 1/1,25 дюйма | |||||
| Дополнительные конфигурации | Широкоугольная камера; дальномер; Гироскоп; GPS; Цифровой компас; и т. Д. | ||||||
| DRI | |||||||
| Объектив | Транспортное средство (4 м x 1,4 м) | Человек (1,8 м x 0,5 м) | |||||
| Обнаружение | Признание | Идентификация | Обнаружение | Признание | Идентификация | ||
| 50 мм | 6500 м | 1700 м | 850 м | 2600 м | 660 м | 330 м | |
| 75 мм | 10200 м | 2500 м | 1280 м | 3900 м | 980 м | 490 м | |
| 100 мм | 13600 м | 3400 м | 1700 м | 5200 м | 1300 м | 650 м | |
| 1. Такие опции, как широкоугольная камера, лазерный дальномер, гироскоп, GPS, цифровой компас и т. Д., Настраиваются отдельно. Для получения подробной информации обратитесь к специалисту. Дополнительные модели могут быть настроены, пожалуйста, проконсультируйтесь со специалистами для получения подробной информации. | |||||||
| 2. Эта таблица только для ссылки и представление может поменять согласно различной окружающей среде. Оптимальные человеческие обнаружение, опознавание, и расстояния идентификации высчитаны согласно критериям Джонсона. | |||||||
| Диапазон обнаружения: Чтобы отличить объект от фона, объект должен быть покрыт 1,5 или более пикселями. | |||||||
| Диапазон распознавания: чтобы классифицировать объект (животные, человек, транспортное средство и т. Д.), Объект должен быть покрыт 6 или более пикселями. | |||||||
| Диапазон идентификации: Чтобы идентифицировать объект и описать его в деталях, объект должен быть покрыт 12 или более пикселями. | |||||||
1. В: Для каких типов приложений лучше всего подходит эта мультисенсорная PTZ-камера 5-в-1?
О: Эта камера идеально подходит для обеспечения безопасности периметра на большом расстоянии, пограничного и прибрежного наблюдения, аэропортов, портов, нефтегазовых объектов, предотвращения лесных пожаров и другой критической инфраструктуры, требующей круглосуточного мониторинга.
2. Как камера работает в условиях сильного ветра или вибрации?
Встроенная гироскопическая стабилизация и моментный двигатель с прямым приводом эффективно компенсируют вибрацию, вызванную ветром, башнями или мобильными платформами, обеспечивая стабильное изображение и точное отслеживание цели в реальных наружных условиях.
3. Может ли эта камера точно обнаруживать и идентифицировать цели на больших расстояниях?
Да. Сочетание видимого изображения с большим увеличением, теплового зондирования с низким уровнем NETD, лазерной дальности и синхронизированной оптики обеспечивает надежное обнаружение, отслеживание и идентификацию людей, транспортных средств, лодок и воздушных целей на больших расстояниях.
4. Как система поддерживает ночное наблюдение и условия плохой видимости?
Тепловизор обнаруживает цели в полной темноте, тумане, дыме или дожде, в то время как лазерное освещение и дальность повышают точность ночной идентификации, что делает систему эффективной в сложных условиях и условиях низкой видимости.
5. Легко ли интегрировать камеру в существующие системы безопасности?
Камера поддерживает ONVIF и стандартные сетевые протоколы, что обеспечивает бесшовную интеграцию с большинством платформ VMS, системами аналитики AI и дополнительными радарными или сторонними датчиками для решений безопасности с несколькими датчиками.
